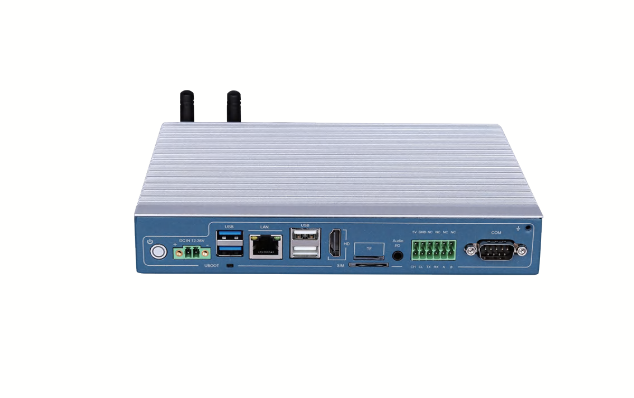

| мүмкіндігі | RK3568 Industrial Edge сипаттамалары |
|---|---|
| Процессор | Rockchip RK3568 (4× Cortex-A55 @ 2,0 ГГц) |
| Жеделдету | Arm Mali-G52 GPU + 0,8 TOPS NPU |
| Жад/сақтау | 4 ГБ LPDDR4X + 32 ГБ eMMC 5.1 (M.2 2280 SATA арқылы кеңейтуге болады) |
| ОЖ | Android 12 GMS сертификатталған (AOSP 10 жылдық қолдауы) |
| Жұмыс температурасы | -40°C-тан +85°C-қа дейін (конформальды жабын) |
| Қуат кірісі | 9-36 В тұрақты ток (ISO 7637-2 сәйкес) |
| Кіруден қорғау | IP65 алюминий шассиі (желдеткішсіз дизайн) |
| Сымсыз | Қос жолақты Wi-Fi 6, BT 5.2, 4G/LTE (Quectel EG25-G) |
| Қауіпсіздік | TEE (Trustonic Kinibi), Secure Boot, Uptane бар OTA |

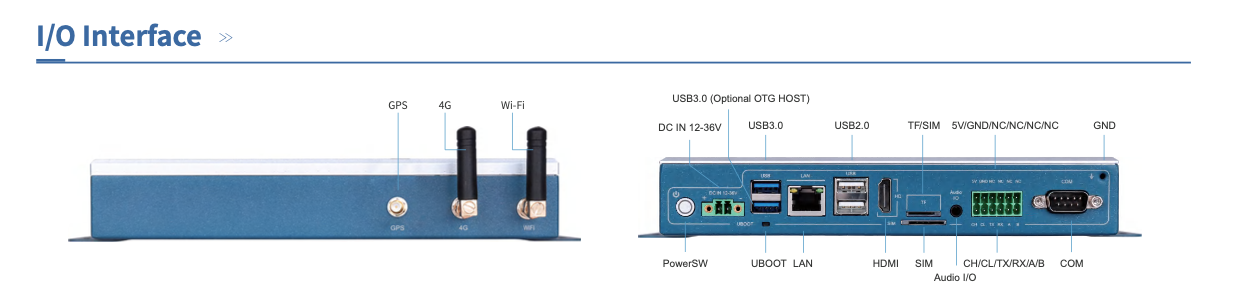

| интерфейсі | өнеркәсіптік пайдалану жағдайы |
|---|---|
| GPIO | 16× сандық енгізу/шығару (оптикалық оқшауланған, 2500Врмс) + 4× ADC (16-бит) |
| Fieldbus | 2× CAN 2.0B (оқшауланған), RS-232/485 (ADM3251E) |
| Желі құру | PoE+ (802.3at) қолдауымен қосарлы GbE |
| Камера | Құрылғыны көру үшін 2× MIPI-CSI (4 жолақты). |
| Кеңейту | Mini-PCIe ұясы (Zigbee 3.0, LoRaWAN, т.б. үшін) |
Edge AI мүмкіндіктері
NPU Acceleration: ақауларды анықтау үшін TensorFlow Lite үлгілерін іске қосады (≤50ms қорытынды)
Vision Pipeline: 4K@30fps H.265 декодтау + ISP (HDR, 3A алгоритмдері)
Экстремалды қоршаған ортаға төзімділік
Діріл: 5Грм (IEC 60068-2-64)
EMC: EN 55032/35 А класы, ±8кВ ESD қорғанысы
Химиялық төзімділік: IPC-CC-830B бойынша конформды жабын
Қуатты басқару
Тұтану кернеуінен қорғау: 40 В жүктеме төгуін өңдейді (ISO 7637-2 Импульс 5)
Суперконденсатордың сақтық көшірмесі: әдемі өшіру үшін 5 минуттық жұмыс уақыты
| жұмыс жүктемесі | RK3568 Өнімділік |
|---|---|
| Штрих-кодты сканерлеу | 60 кадр/сек (ZBar + NPU-дағы OpenCV) |
| Modbus RTU сауалнамасы | 100 мс циклде 100 құрылғы |
| Қорытындылау кідірісі | MobileNetV2 SSD: 48 мс (NPU) |
| Қуатты тұтыну | 3 Вт (бос) / 8 Вт (ең жоғары) |
GPIO шынықтыру
Опто-оқшаулау: кіріс арналары үшін Vishay VO615A пайдаланыңыз
Реле драйверлері: >2А жүктемелері үшін Infineon BTS50085
Жылулық басқару
Arctic Ops: Bergquist Hi-Flow 300 термиялық жастықшаларын -20°C төмен жағыңыз
Жоғары температураның төмендеуі: >75°C ортада дроссельді процессор
Желінің сенімділігі
PoE бөлгіштері: сенсорларға 24 В шығысы үшін STSPIN32F0
CAN шинасын тоқтату: TVS диодтары бар 120 Ом резисторлар (SM24CANA)
Smart Factory: Machine vision QC + OPC UA деректерін біріктіру
AGV басқаруы: ROS 2 навигациясы + CAN негізіндегі қозғалтқышты басқару
Жаңартылатын энергия: Modbus TCP арқылы күн инверторын бақылау
Fleet Telematics: J1939/CAN FD журналы + 4G бұлтты синхрондау
| платформасының артықшылығымен | RK3568 Industrial |
|---|---|
| Raspberry Pi CM4 | Кеңірек температура диапазоны, оқшауланған енгізу/шығару, 9-36 В кіріс |
| Джетсон Нано | Төмен қуат, Android қолдауы, 5G дайын |
| Advantech ARK | 50% шығындарды үнемдеу, баламалы GPIO тығыздығы |
Қорытынды: RK3568 негізіндегі бұл шеткі компьютер өнеркәсіптік деңгейдегі Android жүйесін желдеткішсіз, кең температуралық пакетте ұсынады – PLC, көру жүйелері және IIoT шлюздерін біріктіруге өте ыңғайлы. IEC 60068-2-27 соққы есептерін растаңыз және -40°C суықта іске қосу көрсетілімдерін талап етіңіз.
Ұсынылатын керек-жарақтар:

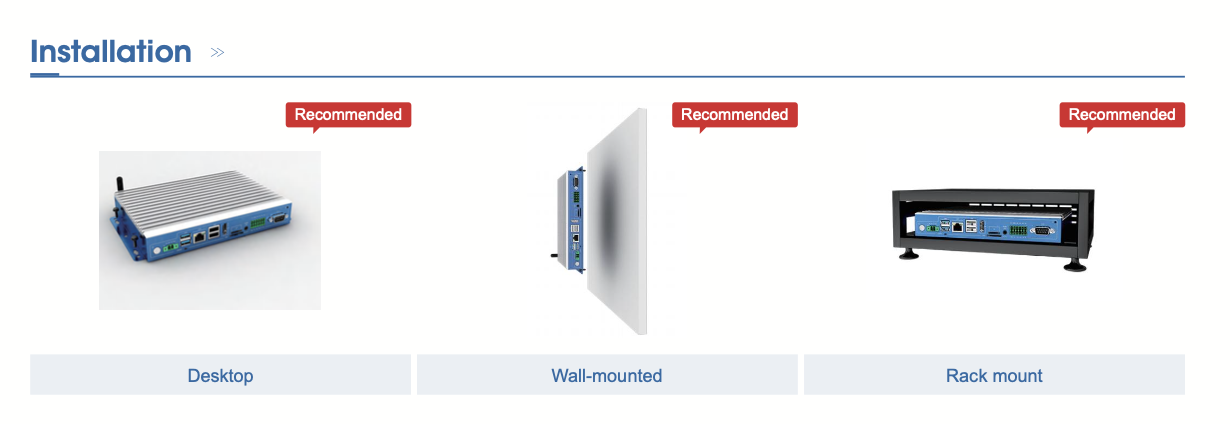

DIN рельс жинағы: Phoenix Contact URD 35
PoE сплиттері: STSPIN32F0 (24В/3А шығысы)
Өнеркәсіптік антенна: Taoglas MA.57.A (4G/LTE)
GPIO үзілісі: Wago 789-104 (серіппелі қысқыш терминалдар)
Сыртқы қоршау: Rittal SK 3321 (IP66, -40°C - 75°C)
AI орналастырулары үшін:
NPU жеделдету үшін TensorFlow Lite делегаттарын пайдаланыңыз
Жоғары контрастты орталар үшін MIPI-CSI HDR режимін қосыңыз
Бұлт үлгісін басқару үшін Azure Percept біріктіріңіз
