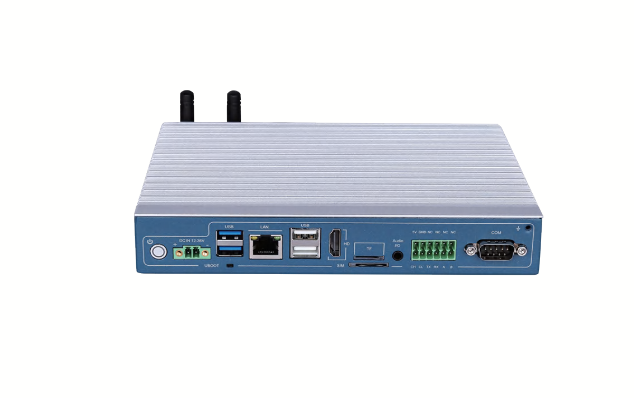

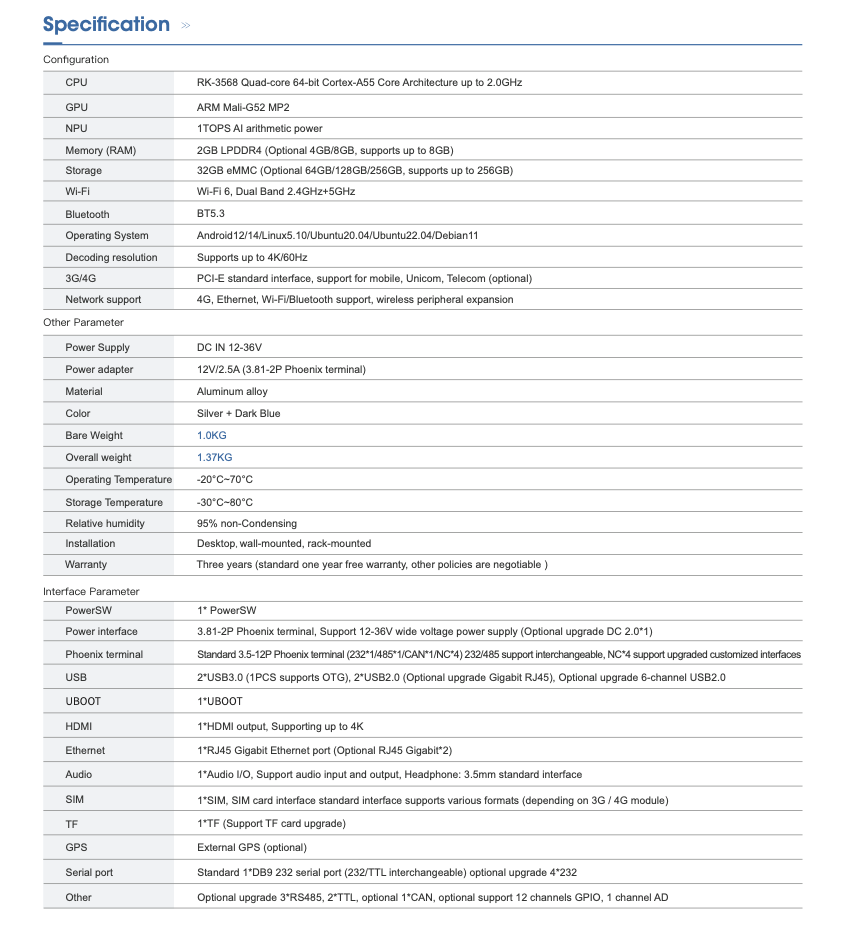

| Funkció | RK3568 Industrial Edge Specifikáció |
|---|---|
| Processzor | Rockchip RK3568 (4× Cortex-A55 @ 2,0 GHz) |
| Gyorsulás | Arm Mali-G52 GPU + 0.8 TOPS NPU |
| Memória/tárhely | 4 GB LPDDR4X + 32 GB eMMC 5.1 (bővíthető M.2 2280 SATA-val) |
| OS | Android 12 GMS tanúsítvánnyal (AOSP 10 éves támogatás) |
| Üzemi hőm | -40°C és +85°C között (konform bevonat) |
| Tápellátás | 9-36 V DC (ISO 7637-2 kompatibilis) |
| Behatolás elleni védelem | IP65 alumínium ház (ventilátor nélküli kivitel) |
| Vezeték nélküli | Kétsávos Wi-Fi 6, BT 5.2, 4G/LTE (Quectel EG25-G) |
| Biztonság | TEE (Trustonic Kinibi), Secure Boot, OTA Uptane-nel |

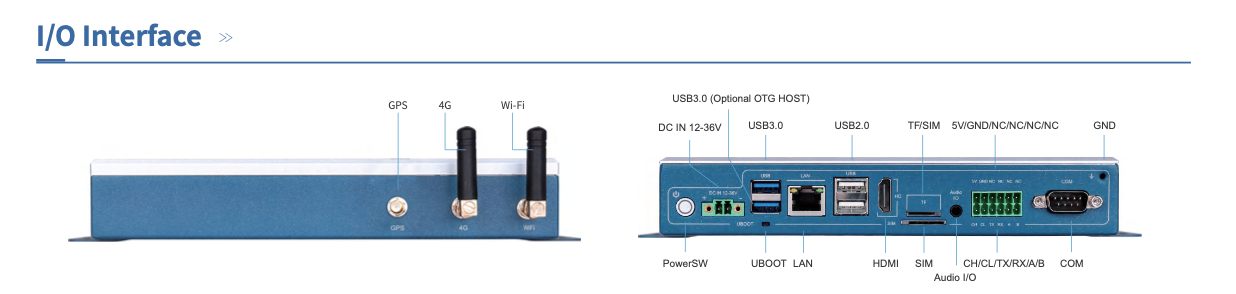

| interfész | Ipari felhasználási eset |
|---|---|
| GPIO | 16× digitális I/O (optikailag leválasztott, 2500 Vrms) + 4× ADC (16 bites) |
| Terepi busz | 2× CAN 2.0B (szigetelt), RS-232/485 (ADM3251E) |
| Hálózatépítés | Kettős GbE PoE+ (802.3at) támogatással |
| Kamera | 2× MIPI-CSI (4 sávos) a gépi látásért |
| Terjeszkedés | Mini-PCIe slot (Zigbee 3.0, LoRaWAN stb.) |
Edge AI képességek
NPU-gyorsítás: TensorFlow Lite modelleket futtat a hibaészlelés érdekében (≤50 ms következtetés)
Vision Pipeline: 4K@30fps H.265 dekódolás + ISP (HDR, 3A algoritmusok)
Extrém környezeti ellenálló képesség
Rezgés: 5 gramm (IEC 60068-2-64)
EMC: EN 55032/35 A osztály, ±8kV ESD védelem
Kémiai ellenállás: Konform bevonat az IPC-CC-830B szerint
Energiagazdálkodás
Túlfeszültség elleni védelem: kezeli a 40 V-os terhelést (ISO 7637-2 Impulzus 5)
Szuperkondenzátor biztonsági mentés: 5 perces futási idő a kecses leállításhoz
| Munkaterhelés | RK3568 Teljesítmény |
|---|---|
| Vonalkód szkennelés | 60 fps (ZBar + OpenCV NPU-n) |
| Modbus RTU szavazás | 100 eszköz 100 ms-os ciklusban |
| Következtetési késleltetés | MobileNetV2 SSD: 48ms (NPU) |
| Energiafogyasztás | 3 W (üresjárat) / 8 W (csúcs) |
GPIO keményedés
Opto-leválasztás: Vishay VO615A-t használjon a bemeneti csatornákhoz
Relé meghajtók: Infineon BTS50085 >2A terhelésekhez
Hőkezelés
Arctic Ops: alkalmazza a Bergquist Hi-Flow 300 hőpárnákat -20°C alatt
Magas hőmérsékletű leértékelés: Fojtószelep CPU >75°C környezeti hőmérsékleten
Hálózati megbízhatóság
PoE elosztók: STSPIN32F0 24 V-os kimenethez az érzékelőkhöz
CAN-busz lezárás: 120Ω-os ellenállások TVS diódákkal (SM24CANA)
Smart Factory: Gépi látás QC + OPC UA adatösszesítés
AGV vezérlés: ROS 2 navigáció + CAN alapú motorvezérlés
Megújuló energia: Solar inverter felügyelet Modbus TCP-n keresztül
Flotta telematika: J1939/CAN FD naplózás + 4G felhő szinkronizálás
| Platform | Az RK3568 Industrial előnyei |
|---|---|
| Raspberry Pi CM4 | Szélesebb hőmérséklet tartomány, szigetelt I/O, 9-36V bemenet |
| Jetson Nano | Kisebb energiafogyasztás, Android támogatás, 5G-kompatibilis |
| Advantech ARK | 50%-os költségmegtakarítás, egyenértékű GPIO-sűrűség |
Lényeg: Ez az RK3568-alapú élszámítógép ipari minőségű Androidot kínál ventilátor nélküli, széles hőmérsékletű csomagban – ideális PLC-k, látásrendszerek és IIoT-átjárók konszolidálásához. Érvényesítse az IEC 60068-2-27 ütési jelentéseket, és kérjen -40°C-os hidegindítási bemutatókat.
Ajánlott kiegészítők:

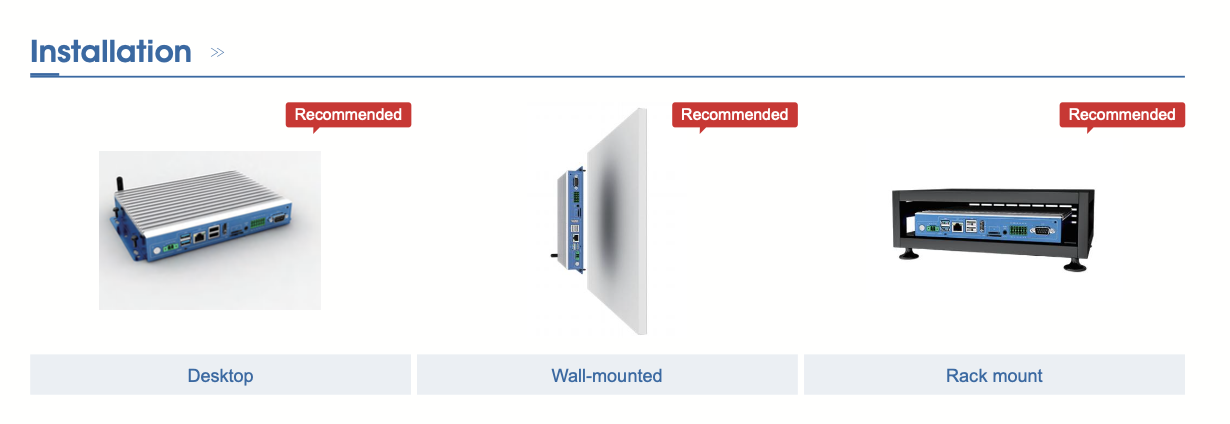

DIN sínkészlet: Phoenix Contact URD 35
PoE elosztó: STSPIN32F0 (24V/3A kimenet)
Ipari antenna: Taoglas MA.57.A (4G/LTE)
GPIO Breakout: Wago 789-104 (rugós bilincsek)
Kültéri burkolat: Rittal SK 3321 (IP66, -40°C és 75°C között)
AI telepítésekhez:
Használja a TensorFlow Lite Delegates-et az NPU gyorsításához
Engedélyezze a MIPI-CSI HDR módot a nagy kontrasztú környezetekhez
Integrálja az Azure Perceptet a felhőmodell hangszereléséhez
