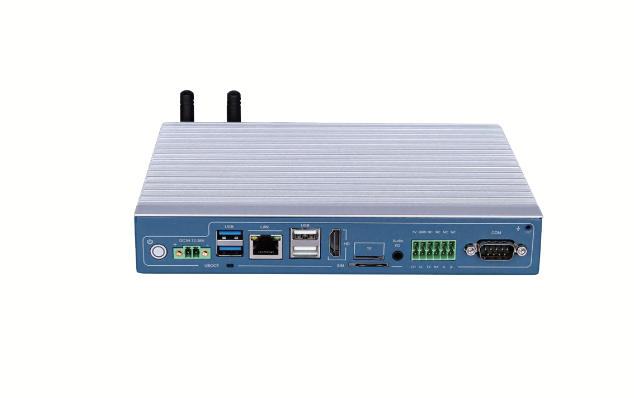

| Xüsusiyyətləri | RK3568 Sənaye Edge Xüsusiyyətləri |
|---|---|
| Prosessor | Rockchip RK3568 (4× Cortex-A55 @ 2.0GHz) |
| Sürətlənmə | Arm Mali-G52 GPU + 0.8 TOPS NPU |
| Yaddaş/Yaddaş | 4GB LPDDR4X + 32GB eMMC 5.1 (M.2 2280 SATA vasitəsilə genişləndirilə bilər) |
| ƏS | Android 12 GMS Certified (AOSP 10 illik dəstək) |
| Əməliyyat Temp | -40°C-dən +85°C-dək (uyğun örtük) |
| Güc Girişi | 9-36V DC (ISO 7637-2 uyğun) |
| Giriş Mühafizəsi | IP65 Alüminium Şassi (fansız dizayn) |
| Simsiz | İkizolaqlı Wi-Fi 6, BT 5.2, 4G/LTE (Quectel EG25-G) |
| Təhlükəsizlik | TEE (Trustonic Kinibi), Secure Boot, Uptane ilə OTA |
| İnterfeysi | Sənaye İstifadəsi Case |
|---|---|
| GPIO | 16 × rəqəmsal giriş/çıxış (optik olaraq təcrid olunmuş, 2500 Vrms) + 4 × ADC (16 bit) |
| Fieldbus | 2× CAN 2.0B (izolyasiya edilmiş), RS-232/485 (ADM3251E) |
| Şəbəkə | Dual GbE w/ PoE+ (802.3at) dəstəyi |
| Kamera | Maşın görmə üçün 2 × MIPI-CSI (4 zolaqlı). |
| Genişlənmə | Mini-PCIe yuvası (Zigbee 3.0, LoRaWAN və s. üçün) |
Edge AI imkanları
NPU Sürətləndirilməsi: Qüsurların aşkarlanması üçün TensorFlow Lite modellərini işə salır (≤50ms nəticə)
Vision Pipeline: 4K@30fps H.265 deşifrə + ISP (HDR, 3A alqoritmləri)
Ekstremal ətraf mühitə davamlılıq
Vibrasiya: 5Grms (IEC 60068-2-64)
EMC: EN 55032/35 Class A, ±8kV ESD qorunması
Kimyəvi Müqavimət: IPC-CC-830B üzrə uyğun örtük
Güc İdarəetmə
Alovlanma dalğasından qorunma: 40V yük boşaltma ilə işləyir (ISO 7637-2 Pulse 5)
Supercapacitor Backup: zərif bağlanma üçün 5 dəqiqəlik iş vaxtı
| İş Yükü | RK3568 Performans |
|---|---|
| Barkod skan edilməsi | 60 fps (NPU-da ZBar + OpenCV) |
| Modbus RTU Sorğu | 100 ms dövrədə 100 cihaz |
| Nəticə Gecikməsi | MobileNetV2 SSD: 48ms (NPU) |
| Enerji istehlakı | 3W (boş) / 8W (pik) |
GPIO sərtləşməsi
Opto-İzolyasiya: Giriş kanalları üçün Vishay VO615A istifadə edin
Relay Sürücüləri: >2A yüklər üçün Infineon BTS50085
Termal İdarəetmə
Arctic Ops: -20°C-dən aşağı Bergquist Hi-Flow 300 termal yastıqları tətbiq edin
Yüksək temperaturda azalma: >75°C mühitdə CPU tənzimləyin
Şəbəkə Etibarlılığı
PoE Splitters: Sensorlara 24V çıxış üçün STSPIN32F0
CAN avtobusunun dayandırılması: TVS diodları ilə 120Ω rezistorlar (SM24CANA)
Ağıllı Fabrika: Maşın görmə QC + OPC UA məlumatların yığılması
AGV Nəzarəti: ROS 2 naviqasiyası + CAN əsaslı motor nəzarəti
Bərpa olunan enerji: Modbus TCP vasitəsilə günəş inverterinin monitorinqi
Fleet Telematics: J1939/CAN FD logging + 4G bulud sinxronizasiyası
| Platforma Üstünlüyü | RK3568 Industrial-ın |
|---|---|
| Raspberry Pi CM4 | Daha geniş temp diapazonu, təcrid olunmuş I/O, 9-36V giriş |
| Jetson Nano | Aşağı güc, Android dəstəyi, 5G hazır |
| Advantech ARK | 50% xərc qənaəti, ekvivalent GPIO sıxlığı |
Nəticə: Bu RK3568 əsaslı kənar kompüter fansız, geniş temperatur paketində sənaye səviyyəli Android-i təqdim edir – PLC-ləri, görmə sistemlərini və IIoT şlüzlərini birləşdirmək üçün idealdır. IEC 60068-2-27 şok hesabatlarını təsdiqləyin və -40°C soyuq başlanğıc demolarını tələb edin.
Tövsiyə olunan aksesuarlar:
DIN Rail Kit: Phoenix Contact URD 35
PoE Splitter: STSPIN32F0 (24V/3A çıxış)
Sənaye Antenası: Taoglas MA.57.A (4G/LTE)
GPIO Breakout: Wago 789-104 (yaylı sıxac terminalları)
Xarici Korpus: Rittal SK 3321 (IP66, -40°C - 75°C)
AI yerləşdirmələri üçün:
NPU sürətləndirilməsi üçün TensorFlow Lite nümayəndələrindən istifadə edin
Yüksək kontrastlı mühitlər üçün MIPI-CSI HDR rejimini aktiv edin
Bulud modeli orkestrasiyası üçün Azure Percept-i inteqrasiya edin
