Parametry produktu
Parametry obrazovky |
velikost |
8 ' |
Rezoluce |
1024×768 |
|
vizuální úhel |
85/85/85/85 (L/R/U/D) |
|
barva |
Chroma: 16,7M |
|
Jas (standardní hodnota) |
Jas: 300 cd/m2 |
|
Kontrast |
800:1 |
|
Doba odezvy |
6,5 ms |
|
Zobrazovací plocha |
162.048× 121,536 mm |
|
Vzdálenost pixelů (mm) |
0.15825× 0,15825 mm (V × V) |
|
dotykový displej |
Typ dotykové obrazovky |
Kapacitní dotykový displej |
Rezoluce |
500 DPI |
|
Vstupní cesta |
Rukopis nebo kapacitní pero |
|
Tvrdost povrchu |
7H |
|
kalibrace |
podpora |
|
Konfigurace hardwaru |
CPU |
Čtyřjádrový Intel Celeron J1900 1,99G (Maximální frekvence 2,4G) |
BERAN |
DDR3 1333/1600M, výchozí 2G (volitelně 2G/4G) |
|
ROM |
Výchozí SSD 32 (64/128/256/512G (volitelné) |
|
čipová sada |
Intel Bay trail SOC |
|
operační systém |
Windows 7/8/10, linux |
|
Grafická karta |
Integrované HD grafické jádro displeje, podpora dynamického přidělování paměti (DVMT), podpora VGA, HDMI, LVDS. Vestavěný dvoukanálový 24bitový kolík LVDS, podpora displeje s dvojitou obrazovkou. |
|
3G modul |
Standardní rozhraní PCI-E , podporující China Mobile, China Unicom a China Telecom (volitelné) |
|
4G modul |
Standardní rozhraní PCI-E , podporující China Mobile, China Unicom a China Telecom (volitelné) |
|
WiFi |
Duální frekvence |
|
Bluetooth |
BT4.0 |
|
GPS |
Volitelný |
|
MIC |
Volitelný |
|
RTC hodiny reálného času |
podpora |
|
Časový spínač |
podpora |
|
rozhraní |
DC port |
1*DC 2,5 |
HDMI |
Podpora datového výstupu HDMI, maximálně až 1080P |
|
USB 2.0 |
2 |
|
USB 3.0 |
2 |
|
Ethernet RJ45 |
1 *Výchozí jediná síť Realtec8111F 1000M duální síť volitelná |
|
SD/TF |
Volitelný |
|
Držák na sluchátka |
Standardní rozhraní 3,5 mm |
|
SMI karta |
Standardní rozhraní rozhraní SIM karty podporuje různé standardy (v závislosti na 3G modulu) |
|
RS232 |
2 * RS232 |
|
RS485 |
1 (nebo 422) |
|
RS422 |
1 (nebo 485) |
|
GPIO |
/ |
|
Spolehlivost produktu |
pracovní teplota |
-30° C až 70 ° C |
Skladovací teplota |
-40° C až 80 ° C |
|
vlhkost |
Vlhkost: 95% Nekondenzující |
|
Střední doba mezi poruchami (MTBF) |
7*24H |
|
napájení |
Spotřeba energie (maximální) |
25W |
Spotřeba energie (pohotovostní režim) |
|
|
příkon |
AC 100-240V 50/60Hz prošel certifikací CCC, certifikací CE |
|
Výkon |
DC 12V / 5A |
Panel I/O rozhraní
Rozměrový výkres
Celková velikost ： 225,5 * 185 * 64,5 mm （ L * Š * V ）
Environmentální specifikace
Antivibrační |
5-19 Hz/1,0 mm amplituda; 19-200HZ/1,0g zrychlení |
Odolnost proti nárazu |
Zrychlení 10g, cyklus 11ms |
pracovní teplota |
pracovní teplota:-30℃-70℃ Skladovací teplota: -40℃- 80℃ |
Pracovní vlhkost |
20%-95% (relativní vlhkost bez kondenzace) |
Proti rušení |
Standardy detekce rušení EMI/EMC |
Způsob instalace
Vestavěná instalace |
Typ stolu (žaluzie) |
Konzolová instalace |
Montáž na stěnu |
Typ stolního počítače (hliníková slitina) |
Instalace typu výložníku |

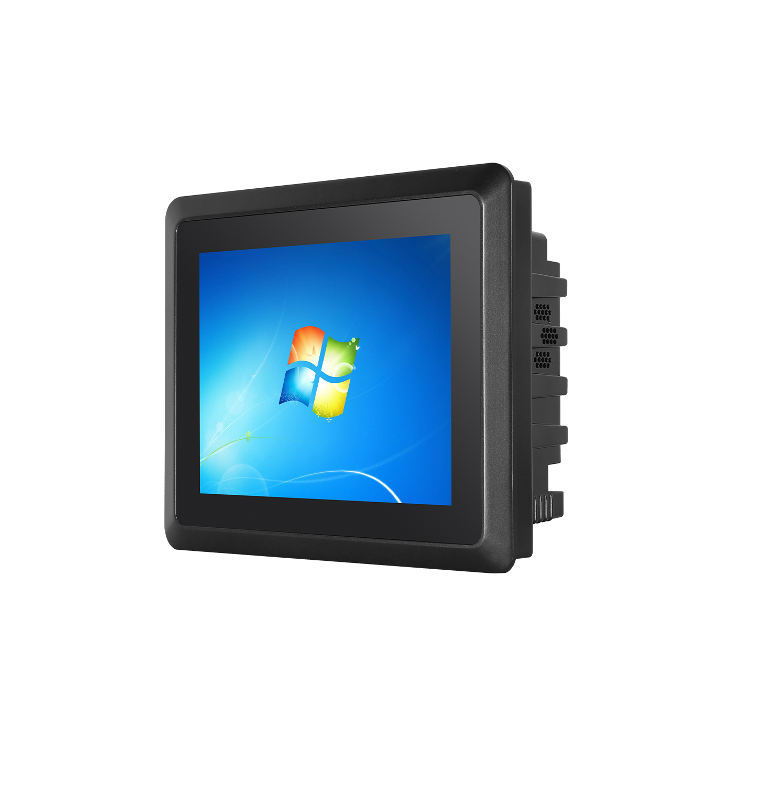

VP -1025-08 je 8palcový odolný počítač pro montáž na panel navržený pro prostorově omezené, drsné prostředí HMI (Human-Machine Interface) a řídicí aplikace. Jeho klíčové aplikace jsou následující:
Factory Floor HMI : Vestavěné do výrobních linek, strojů a ovládacích skříní pro monitorování v reálném čase, úpravu parametrů a signalizaci poruch.
Ovládací panely strojů : Používají se pro CNC obráběcí stroje, balicí stroje, textilní zařízení a robotická pracoviště, poskytují intuitivní dotykové ovládání.
Průmyslové brány IoT : Shromažďovat a zpracovávat data na místě, připojit se k systémům MES/SCADA a podporovat edge computing.
Skladový terminál : Namontovaný na AGV, vysokozdvižných vozíkech nebo pracovních stanicích pro správu skladu pro kontrolu zásob, zpracování objednávek a navigaci po trase.
Monitorování chladícího řetězce : Díky širokému teplotnímu provedení (-20°C až 60°C) funguje spolehlivě v chladírenských prostředích.
Řízení distribuce energie : Instalováno v elektrických skříních pro monitorování rozvodny, analýzu kvality energie a ovládání rozvaděče.
Nové energetické vybavení : Používá se v solárních/větrných elektrárnách, systémech skladování energie a nabíjecích hromadách pro zobrazení stavu a interakci s daty.
Řízení automatizace budov : Jako centrální ovládací panel pro systémy HVAC, osvětlení, zabezpečení a řízení přístupu.
HMI výtahu a eskalátoru : Integrováno do ovládacích panelů výtahu pro zobrazení na podlaze, hlášení poruch a řízení údržby.
Terminály pro lékařské přístroje : Používají se v diagnostických přístrojích, pacientských monitorech a rehabilitačních zařízeních pro zobrazení dat a řízení provozu (s odolností proti prachu/vodě IP65 pro snadné čištění).
Palubní ovládací terminály : Namontované na technických vozidlech, autobusech a speciálních vojenských vozidlech pro zobrazení informací o vozidle, navigaci a ovládání zařízení.
Samoobslužné terminály : Používají se v maloobchodních, bankovních a ticketingových systémech pro samoobslužné odbavení, poptávky a zpracování služeb.
Odolný design : Přední panel s krytím IP65 (prachotěsný/vodotěsný), chlazení bez ventilátoru a provoz při vysokých teplotách se přizpůsobí drsným průmyslovým prostředím.
Úspora místa : Kompaktní 8palcová velikost podporuje montáž na panel/zeď/VESA, ideální pro scénáře s omezeným prostorem.
Bohaté I/O : Vybaveno porty Ethernet, RS-232/485, USB a HDMI pro bezproblémové připojení k různým průmyslovým zařízením.
Dotyková interakce : Kapacitní/odporové dotykové možnosti podporují ovládání v rukavicích a splňují průmyslové potřeby na místě.
