Parametry produktu
Parametry ekranu |
rozmiar |
8 ” |
Rezolucja |
1024×768 |
|
kąt widzenia |
85/85/85/85 (L/P/U/D) |
|
kolor |
Barwa: 16,7 mln |
|
Jasność (wartość standardowa) |
Jasność: 300 cd/m2 |
|
Kontrast |
800:1 |
|
Czas reakcji |
6,5 ms |
|
Obszar wyświetlania |
162.048× 121,536 mm |
|
Odstęp pikseli (mm) |
0.15825× 0,15825 mm (wys. × szer.) |
|
ekran dotykowy |
Typ ekranu dotykowego |
Pojemnościowy ekran dotykowy |
Rezolucja |
500DPI |
|
Sposób wprowadzania |
Pióro do pisma ręcznego lub pojemnościowe |
|
Twardość powierzchni |
7H |
|
kalibrowanie |
wsparcie |
|
Konfiguracja sprzętu |
Procesor |
Czterordzeniowy Intel Celeron J1900 1,99G (Maksymalna częstotliwość 2,4G) |
BARAN |
DDR3 1333/1600M, domyślnie 2G (opcjonalnie 2G/4G) |
|
ROM |
Domyślny dysk SSD 32 (64/128/256/512G (opcjonalnie) |
|
chipset |
SOC szlaku Intel Bay |
|
system operacyjny |
Windows7/8/10,Linux |
|
Karta graficzna |
Zintegrowany rdzeń wyświetlacza graficznego HD, obsługa dynamicznej alokacji pamięci (DVMT), obsługa VGA, HDMI, LVDS. Wbudowany dwukanałowy 24-bitowy pin LVDS, obsługuje podwójny ekran. |
|
Moduł 3G |
Standardowy interfejs PCI-E , obsługujący China Mobile, China Unicom i China Telecom (opcjonalnie) |
|
Moduł 4G |
Standardowy interfejs PCI-E , obsługujący China Mobile, China Unicom i China Telecom (opcjonalnie) |
|
WiFi |
Podwójna częstotliwość |
|
Bluetooth |
BT4.0 |
|
GPS |
Fakultatywny |
|
MIKROF |
Fakultatywny |
|
Zegar czasu rzeczywistego RTC |
wsparcie |
|
Przełącznik czasowy |
wsparcie |
|
interfejs |
Port prądu stałego |
1*prąd stały 2,5 |
HDMI |
Obsługa wyjścia danych HDMI, maksymalnie do 1080 P |
|
USB2.0 |
2 |
|
USB3.0 |
2 |
|
Ethernet RJ45 |
1 * Domyślna pojedyncza sieć Realtec8111F 1000M podwójna sieć opcjonalna |
|
SD/TF |
Fakultatywny |
|
Uchwyt na słuchawki |
Standardowy interfejs 3,5 mm |
|
Karta SMI |
Interfejs karty SIM Standardowy interfejs obsługuje różne standardy (w zależności od modułu 3G) |
|
RS232 |
2*RS232 |
|
RS485 |
1 (lub 422) |
|
RS422 |
1 (lub 485) |
|
GPIO |
/ |
|
Niezawodność produktu |
temperatura pracy |
-30° C do 70 ° C |
Temperatura przechowywania |
-40° C do 80 ° C |
|
wilgotność |
Wilgotność: 95% bez kondensacji |
|
Średni czas między awariami (MTBF) |
7*24 godz |
|
zasilanie |
Pobór mocy (maksymalny) |
25 W |
Pobór mocy (tryb gotowości) |
|
|
wejście mocy |
AC 100-240 V 50/60 Hz przeszedł certyfikat CCC, certyfikat CE |
|
Moc wyjściowa |
DC12V / 5A |

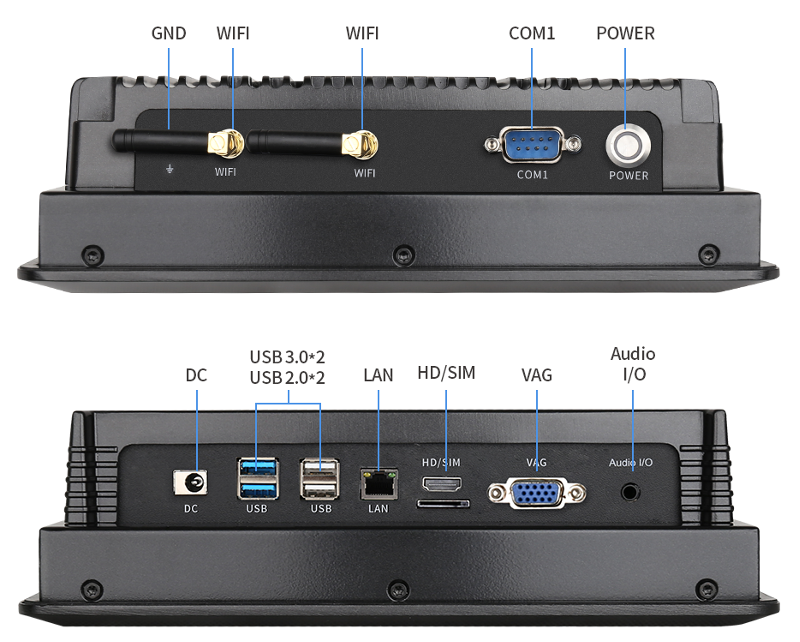

Panel interfejsu we/wy

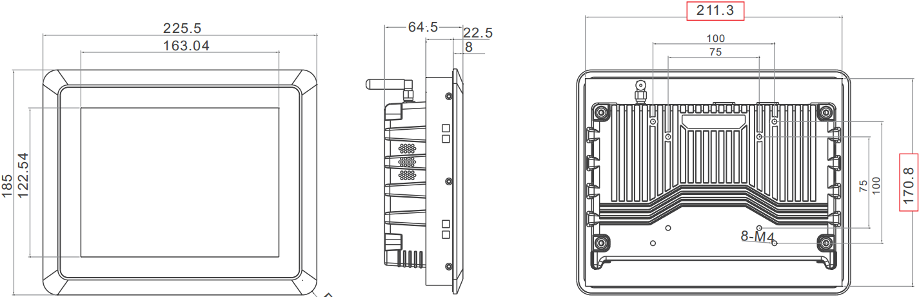

Rysunek wymiarowy
Rozmiar całkowity : 225,5*185*64,5 mm ( dł.*szer.*wys. )
Specyfikacje środowiskowe
Antywibracyjny |
amplituda 5-19 Hz/1,0 mm; Przyspieszenie 19-200 Hz/1,0 g |
Odporność na uderzenia |
Przyspieszenie 10 g, cykl 11 ms |
temperatura pracy |
temperatura pracy: -30 ℃ - 70 ℃ Temperatura przechowywania: -40 ℃ - 80 ℃ |
Wilgotność robocza |
20%-95% (wilgotność względna bez kondensacji) |
Ochrona przed zakłóceniami |
Standardy wykrywania zakłóceń EMI/EMC |

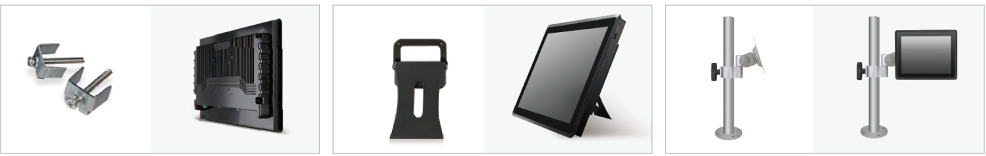

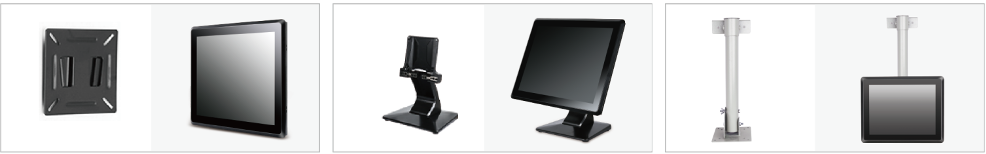

Metoda instalacji
Wbudowana instalacja |
Typ blatu (raster) |
Instalacja wspornikowa |
Instalacja naścienna |
Typ stacjonarny (stop aluminium) |
Instalacja typu wysięgnika |

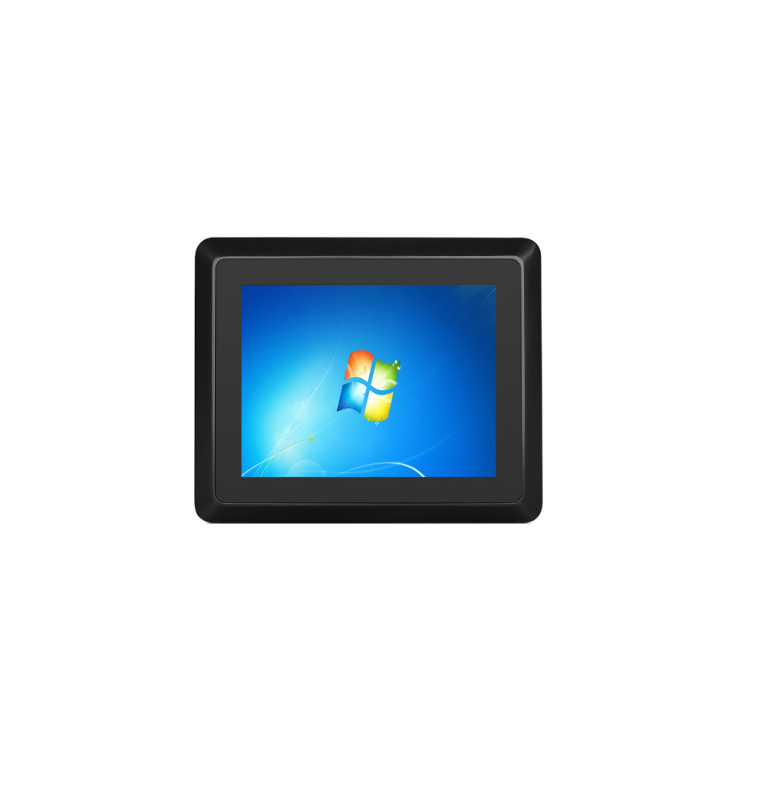

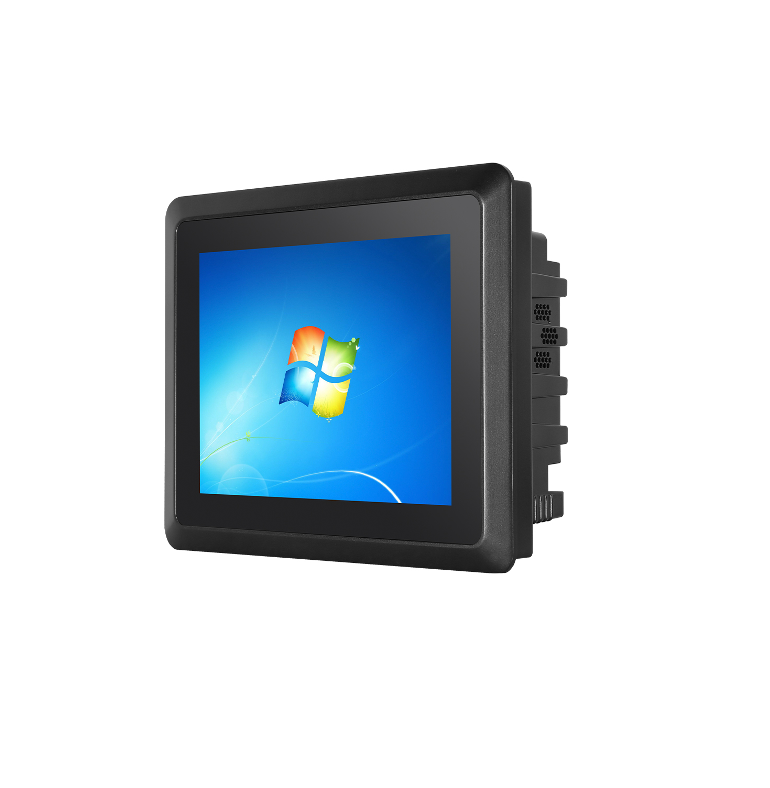

VP -1025-08 to 8-calowy, wytrzymały komputer do montażu panelowego, przeznaczony do zastosowań HMI (interfejs człowiek-maszyna) i sterowania o ograniczonej przestrzeni i trudnych warunkach. Jego najważniejsze zastosowania są następujące:
HMI na hali produkcyjnej : Wbudowany w linie produkcyjne, maszyny i szafy sterownicze w celu monitorowania w czasie rzeczywistym, regulacji parametrów i alarmowania o usterkach.
Panele sterowania maszynami : używane w obrabiarkach CNC, maszynach pakujących, sprzęcie tekstylnym i zrobotyzowanych stacjach roboczych, zapewniając intuicyjną obsługę dotykową.
Przemysłowe bramy IoT : zbieraj i przetwarzaj dane na miejscu, łącz się z systemami MES/SCADA i wspieraj przetwarzanie brzegowe.
Terminal magazynowy : montowany na pojazdach AGV, wózkach widłowych lub stacjach roboczych do zarządzania magazynem w celu sprawdzania zapasów, przetwarzania zamówień i nawigacji po trasie.
Monitorowanie łańcucha chłodniczego : Dzięki konstrukcji przystosowanej do pracy w szerokim zakresie temperatur (od -20°C do 60°C) działa niezawodnie w chłodniach.
Sterowanie dystrybucją mocy : Instalowane w szafach elektrycznych w celu monitorowania podstacji, analizy jakości energii i sterowania rozdzielnicą.
Nowy sprzęt energetyczny : używany w elektrowniach słonecznych/wiatrowych, systemach magazynowania energii i stosach ładowania do wyświetlania stanu i interakcji danych.
Sterowanie automatyką budynku : Jako centralny panel sterowania dla systemów HVAC, oświetlenia, bezpieczeństwa i kontroli dostępu.
Interfejs HMI wind i schodów ruchomych : Zintegrowany z panelami sterowania windami w celu wyświetlania informacji o podłodze, zgłaszania usterek i zarządzania konserwacją.
Terminale urządzeń medycznych : stosowane w instrumentach diagnostycznych, monitorach pacjenta i sprzęcie rehabilitacyjnym do wyświetlania danych i kontroli działania (z odpornością na kurz/wodę IP65 dla łatwego czyszczenia).
Pokładowe terminale sterujące : montowane w pojazdach inżynieryjnych, autobusach i specjalnych pojazdach wojskowych w celu wyświetlania informacji o pojeździe, nawigacji i sterowania sprzętem.
Terminale samoobsługowe : stosowane w systemach sprzedaży detalicznej, bankowości i sprzedaży biletów do kas samoobsługowych, zapytań i przetwarzania usług.
Wytrzymała konstrukcja : panel przedni o stopniu ochrony IP65 (pyłoszczelny/wodoodporny), chłodzenie bez wentylatora i praca w szerokich temperaturach pozwalają dostosować się do trudnych warunków przemysłowych.
Oszczędność miejsca : kompaktowy 8-calowy rozmiar umożliwia montaż na panelu/ścianie/VESA, idealny do scenariuszy o ograniczonej przestrzeni.
Bogate wejścia/wyjścia : wyposażone w porty Ethernet, RS-232/485, USB i HDMI umożliwiające bezproblemowe połączenie z różnymi urządzeniami przemysłowymi.
Interakcja dotykowa : Opcje dotykowe pojemnościowe/rezystancyjne obsługują obsługę w rękawiczkach, spełniając potrzeby przemysłowe na miejscu.
