Ürün Parametreleri
Ekran parametreleri |
boyut |
8 ' |
Çözünürlük |
1024×768 |
|
görüş açısı |
85/85/85/85 (Sol/Sağ/U/D) |
|
renk |
Renk: 16,7 milyon |
|
Parlaklık (standart değer) |
Parlaklık: 300 cd/m2 |
|
Zıtlık |
800 :1 |
|
Tepki süresi |
6,5 ms |
|
Görüntüleme alanı |
162.048× 121.536 mm |
|
Piksel aralığı (mm) |
0.15825× 0,15825 mm (Y × D) |
|
dokunmatik ekran |
Dokunmatik ekran türü |
Kapasitif dokunmatik ekran |
Çözünürlük |
500DPI |
|
Giriş yolu |
El yazısı veya kapasitif kalem |
|
Yüzey sertliği |
7 saat |
|
kalibrasyon |
Destek |
|
Donanım Yapılandırması |
İşlemci |
Intel Celeron J1900 dört çekirdekli 1.99G (Maksimum frekans 2,4G) |
Veri deposu |
DDR3 1333/1600M, varsayılan 2G(2G/4G isteğe bağlı) |
|
ROM |
SSD varsayılanı 32 (64/128/256/512G (isteğe bağlı) |
|
yonga seti |
Intel Bay izi SOC |
|
işletim sistemi |
windows7/8/10,linux |
|
Grafik kartı |
Entegre HD grafik ekran çekirdeği, dinamik bellek ayırmayı (DVMT) destekler, VGA, HDMI, LVDS'yi destekler. Dahili çift kanallı 24bit LVDS pini, çift ekran görüntüsünü destekler. |
|
3G modülü |
China Mobile, China Unicom ve China Telecom'u destekleyen PCI-E Standart arayüzü (isteğe bağlı) |
|
4G modülü |
China Mobile, China Unicom ve China Telecom'u destekleyen PCI-E Standart arayüzü (isteğe bağlı) |
|
Wifi |
Çift frekans |
|
Bluetooth |
BT4.0 |
|
Küresel Konumlama Sistemi |
İsteğe bağlı |
|
mikrofon |
İsteğe bağlı |
|
RTC gerçek zamanlı saat |
Destek |
|
Zamanlayıcı anahtarı |
Destek |
|
arayüz |
DC bağlantı noktası |
1*DC2.5 |
HDMI |
Maksimum 1080P'ye kadar HDMI veri çıkışını destekleyin |
|
USB2.0 |
2 |
|
USB3.0 |
2 |
|
RJ45 Ethernet |
1 *Realtec8111F 1000M varsayılan tek ağ çift ağ isteğe bağlı |
|
SD/TF |
İsteğe bağlı |
|
Kulaklık tutucusu |
3,5 mm standart arayüz |
|
SMI kartı |
SIM kart arayüzü standart arayüz çeşitli standartları destekler (3G modülüne bağlı olarak) |
|
RS232 |
2 *RS232 |
|
RS485 |
1 (veya 422) |
|
RS422 |
1 (veya 485) |
|
GPIO |
/ |
|
Ürün güvenilirliği |
çalışma sıcaklığı |
-30° C ila 70 ° C |
Depolama sıcaklığı |
-40° C ila 80 ° C |
|
nem |
Nem: %95 Yoğuşmasız |
|
Arızalar arasındaki ortalama süre (MTBF) |
7*24 saat |
|
güç kaynağı |
Güç tüketimi (maksimum) |
25W |
Güç tüketimi (bekleme) |
|
|
güç girişi |
AC 100-240V 50/60Hz CCC sertifikasını, CE sertifikasını geçti |
|
Güç Çıkışı |
DC12V / 5A |
G/Ç Arayüz Paneli
Boyutlu çizim
Genel boyut : 225,5*185*64,5 mm ( U*G*Y )
Çevresel Özellikler
Titreşim önleyici |
5-19HZ/1.0mm genlik; 19-200HZ/1.0g hızlanma |
Darbe dayanımı |
10g hızlanma, 11ms döngü |
çalışma sıcaklığı |
çalışma sıcaklığı:-30°C-70°C Depolama sıcaklığı: -40°C - 80°C |
Çalışma nemi |
%20-%95 (yoğuşmasız bağıl nem) |
Parazit önleme |
EMI/EMC girişim algılama standartları |
Kurulum yöntemi
Gömülü kurulum |
Masaüstü tipi (panjur) |
Konsol kurulumu |
Duvara monte kurulum |
Masaüstü tipi (alüminyum alaşımı) |
Bom tipi kurulum |

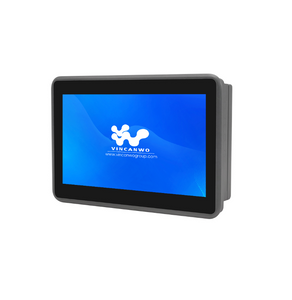

VP -1025-08 , alan kısıtlı, zorlu ortam HMI (İnsan-Makine Arayüzü) ve kontrol uygulamaları için tasarlanmış, 8 inçlik sağlam panel montajlı bir bilgisayardır. Temel uygulamaları aşağıdaki gibidir:
Fabrika Katı HMI : Gerçek zamanlı izleme, parametre ayarlama ve arıza alarmı için üretim hatlarına, makinelere ve kontrol kabinlerine gömülüdür.
Makine Kontrol Panelleri : CNC takım tezgahları, paketleme makineleri, tekstil ekipmanları ve robotik iş istasyonları için kullanılır ve sezgisel dokunmatik işlem sağlar.
Endüstriyel IoT Ağ Geçitleri : Sahadaki verileri toplayın ve işleyin, MES/SCADA sistemlerine bağlanın ve uç bilişimi destekleyin.
Depo Terminali : Envanter kontrolü, sipariş işleme ve rota navigasyonu için AGV'lere, forkliftlere veya depo yönetimi iş istasyonlarına monte edilir.
Soğuk Zincir İzleme : Geniş sıcaklık tasarımıyla (-20°C ila 60°C), soğuk depo ortamlarında güvenilir şekilde çalışır.
Güç Dağıtım Kontrolü : Trafo merkezi izleme, güç kalitesi analizi ve şalt cihazı kontrolü için elektrik dolaplarına monte edilir.
Yeni Enerji Ekipmanları : Güneş/rüzgar enerjisi istasyonlarında, enerji depolama sistemlerinde ve durum gösterimi ve veri etkileşimi için şarj yığınlarında kullanılır.
Bina Otomasyon Kontrolü : HVAC, aydınlatma, güvenlik ve erişim kontrol sistemleri için merkezi kontrol paneli olarak.
Asansör ve Yürüyen Merdiven HMI : Kat göstergesi, arıza uyarıları ve bakım yönetimi için asansör kontrol panellerine entegre edilmiştir.
Tıbbi Cihaz Terminalleri : Veri görüntüleme ve çalışma kontrolü için teşhis cihazlarında, hasta monitörlerinde ve rehabilitasyon ekipmanlarında kullanılır (kolay temizlik için IP65 toza/suya dayanıklıdır).
Araç Üstü Kontrol Terminalleri : Araç bilgileri ekranı, navigasyon ve ekipman kontrolü için mühendislik araçlarına, otobüslere ve özel askeri araçlara monte edilir.
Self Servis Terminalleri : Perakende satış, bankacılık ve biletleme sistemlerinde kendi kendine ödeme, sorgulama ve hizmet işleme için uygulanır.
Sağlam Tasarım : IP65 dereceli ön panel (toz geçirmez/su geçirmez), fansız soğutma ve geniş sıcaklıkta çalışma, zorlu endüstriyel ortamlara uyum sağlar.
Yer tasarrufu sağlar : Kompakt 8 inç boyut, panel/duvar/VESA montajını destekler; sınırlı alan senaryoları için idealdir.
Zengin G/Ç : Çeşitli endüstriyel cihazlara sorunsuz bağlantı için Ethernet, RS-232/485, USB ve HDMI bağlantı noktalarıyla donatılmıştır.
Dokunma Etkileşimi : Kapasitif/dirençli dokunma seçenekleri, eldivenle çalışmayı destekler ve sahadaki endüstriyel ihtiyaçları karşılar.
