| Menge: | |
|---|---|

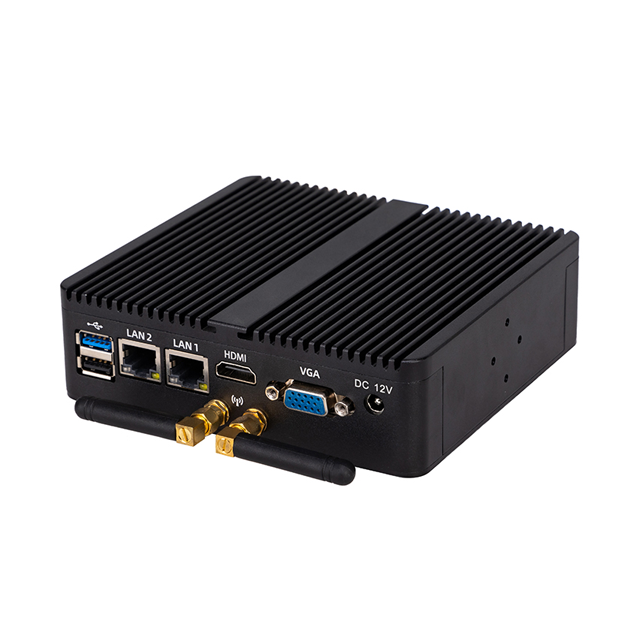

| Modell | NANO-DIN | ||||||||
| Hauptkomponenten | Prozessorfamilie | Intel Celeron-Prozessor | |||||||
| Prozessormodell | N2840, J1900 | ||||||||
| Speichertyp | DDR3 | ||||||||
| Speicherunterstützung | 4 GB, 8 GB | ||||||||
| Speichertyp | 1x MSATA | ||||||||
| Speicherunterstützung | MS: 128 GB ~ 512 GB | ||||||||
| Betriebssysteme | Windows | Windows | |||||||
| Linux | Linux | ||||||||
| Peripheriegeräte und drahtlose Konnektivität | W-lan | Optionales 802.11 a/b/g/n/ac/ax Wi-Fi 6 | |||||||
| Bluetooth | Optionales Bluetooth 5.3 | ||||||||
| Externe I/O-Ports | USB | 6x USB | |||||||
| Seriell/COM | 2x RS232, optional RS485 | ||||||||
| Ethernet / LAN | 2x RJ45 2,5 GbE LAN | ||||||||
| Videoausgänge | 1x HDMI, 1x VGA | ||||||||
| Andere Häfen | 1x 4IN&xOUT GPIO-Option | ||||||||
| Stromeingangsanschluss | DC-Eingangsbuchse (Phoenix-Typ) | ||||||||
| Erweiterungssteckplätze | Andere | 1x MINI-PCIe (Unterstützung WiFi/4G LTE), 4G-Modul | |||||||
| Leistung | Standard-Netzteil | 12V DC-Adapter und Netzkabel, 5A, 60W | |||||||
| Eingangsspannungsbereich | / | ||||||||
| Gewicht/Abmessungen | Gewicht | 0,52 kg | |||||||
| Abmessungen | 136 x 127 x 40 mm | ||||||||
| Wärme und Umwelt | Betriebstemperatur | -30°C ~ 70°C | |||||||
| Lagertemperatur | -40°C ~ 80°C | ||||||||
| Kühllösung | Passiv – Lüfterlos | ||||||||
| Luftfeuchtigkeitsbereich | 10 % – 95 % nicht kondensierend | ||||||||
| Gehäuse | Material | Aluminium | |||||||
| Farbe | Schwarz | ||||||||
| LED-Anzeigeleuchte | Festplattenzugriff, Stromversorgung | ||||||||
| Montagemöglichkeiten | DIN-Schienenmontage, Tischmontage, Wandmontage | ||||||||
| Benefit | Warum es wichtig ist | Use Case Fit |
|---|---|---|
| Ultrakompakte DIN-Schienenmontage | Spart Platz im Schrank; saubere Ausrichtung mit SPS, Antrieben, Schaltern | Schaltschränke, Edge-Knoten, kleine Automatisierungszellen |
| Lüfterlose passive Kühlung | Keine beweglichen Teile → geringere MTBF, weniger Staubeintrag, leise | Stark staubige, vibrationsanfällige oder lärmempfindliche Standorte |
| Haltbarkeit in Industriequalität | Großer Temperaturbereich, Stoß-/Vibrationsfestigkeit, robustes Aluminiumgehäuse | Fabrikböden, Außenschränke, Transport |
| Flexible I/O und Erweiterung | GigE LAN, USB 3.x, COM (RS232/485), M.2/Mini-PCIe für WiFi/4G/5G/SATA | IoT-Gateways, Edge-Analysen, maschinelles Sehen |
| ⚙️ Skalierbare Rechenleistung | Optionen: Intel Celeron (J1900/N2840/J6412), Core i3/i5/i7; DDR3/DDR4; SSD-Speicher | Leichte Kantenverarbeitung bis hin zu KI-Inferenz im mittleren Bereich |
| Globale Compliance | Mehrregionsstecker, CE/FCC/RoHS; Windows/Linux/Android-Unterstützung | Internationale Einsätze, regulierte Branchen |
| ️ Anpassbar und wartungsfreundlich | Private Form, BOM-Tuning, 1 Jahr Garantie, technischer Support | OEM/ODM-Projekte, geschäftskritische Bereitstellungen |
Platz- und Installationseffizienz: Durch die DIN-Schienenmontage wird Platz im Regal eingespart und die Kabelführung vereinfacht, ideal für dichte Schränke oder Nachrüstungen. Der kompakte Formfaktor (typische ~80×127×47 mm-Klasse) passt an enge Stellen, wo herkömmliche Desktops/Server nicht passen.
Zuverlässigkeit und geringer Wartungsaufwand: Das lüfterlose Design reduziert Fehlerquellen (kein Verschleiß der Lüfterlager) und verhindert Staubansammlungen, wodurch Ausfallzeiten und Servicekosten gesenkt werden. Passive Kühlkörper leiten Wärme in industriellen Temperaturbereichen (typisch -20 °C bis +60 °C) effizient ab.
Leistung und Vielseitigkeit: Mit skalierbaren CPU-Optionen können Sie die Rechenleistung an die Arbeitslast anpassen – von der einfachen Datenprotokollierung bis hin zu Edge-KI/Vision. Rich I/O ermöglicht eine direkte Verbindung zu Sensoren, Kameras und Cloud-Backends.
Bereitstellungsflexibilität: Unterstützt kabelgebundene (GigE) und kabellose (WiFi/4G/5G über Erweiterung) Konnektivität für entfernte Standorte. Die Multi-OS-Kompatibilität (Windows 10 IoT, Linux, Android) passt sich an ältere und moderne Software-Stacks an.
Kostengünstige Gesamteigentümerschaft: Geringerer Vorabbedarf, geringerer Wartungsaufwand und eine längere Lebensdauer kompensieren die Anfangsinvestition – entscheidend für große Edge-Flotten.
CPU: Intel Celeron J1900/N2840/J6412 oder Core i3/i5/i7 (ausgewählte Modelle)
Speicher: Bis zu 16 GB DDR3/DDR4 SODIMM
Speicher: M.2 NVMe/SATA SSD, 2,5' SATA (falls zutreffend)
I/O: 2–4×GigE LAN, 4×USB 3.x, 2–4×COM (RS232/485), HDMI/VGA (dual Display)
Stromversorgung: 12–24 V DC breiter Eingang (Industriestandard), optionales redundantes Netzteil
Betriebssystem: Windows 10 IoT Enterprise, Linux (Ubuntu/Debian), Android (RK3566-basierte Modelle)
Industrielle Automatisierung: SPS/HMI-Co-Processing, Bewegungssteuerung, Rezeptverwaltung.
IoT-Gateway: Erfassung von Sensordaten, Protokollkonvertierung (Modbus/MQTT/OPC UA), Edge-Filterung/Hochladen in die Cloud.
Edge Computing: Echtzeitanalysen, vorausschauende Wartung, KI-Inferenz (z. B. Fehlererkennung, Qualitätskontrolle).
Netzwerksicherheit: Kompakte Firewall, VPN-Konzentrator oder Verkehrskontrolle an verteilten Standorten.
Passen Sie die CPU richtig an: Verwenden Sie Celeron für die Datenprotokollierung/Gateways; Core i3/i5 für Vision/KI-Inferenz.
Sichere Speicherung: Verwenden Sie TPM 2.0 (falls verfügbar) und verschlüsselte SSDs für sensible Daten.
Wärmemanagement: Sorgen Sie für eine ausreichende Luftzirkulation im Schrank; Verwenden Sie DIN-Schienen-Kühlkörperverlängerungen für CPUs mit hoher TDP.
Fernverwaltung: Aktivieren Sie WOL, PXE oder iAMT (sofern unterstützt) für Fernbereitstellung/-aktualisierungen.
