SKU |
VOPC-156 |
画面サイズ |
15.6インチ |
解決 |
1366*768 |
視野角 |
45/45/20/40 |
輝度 |
220cd/㎡ |
コントラスト比 |
500:1 |
タッチスクリーン |
容量性 |
コントローラ |
USBインターフェース |
耐久性 |
500万回以上 |
プロセッサー |
インテル® プロセッサー |
メモリ |
4G/8G/16G/32G |
ストレージ |
第 5 世代以下: 1 * mSATA+1 *SATA(2 .5 インチ メカニカル ハードディスク容量 ≤ 2TB) 第 6 世代まで: 1 * M.2+1 *SATA(2 .5 インチ メカニカル ハードディスク容量 ≤2TB） |

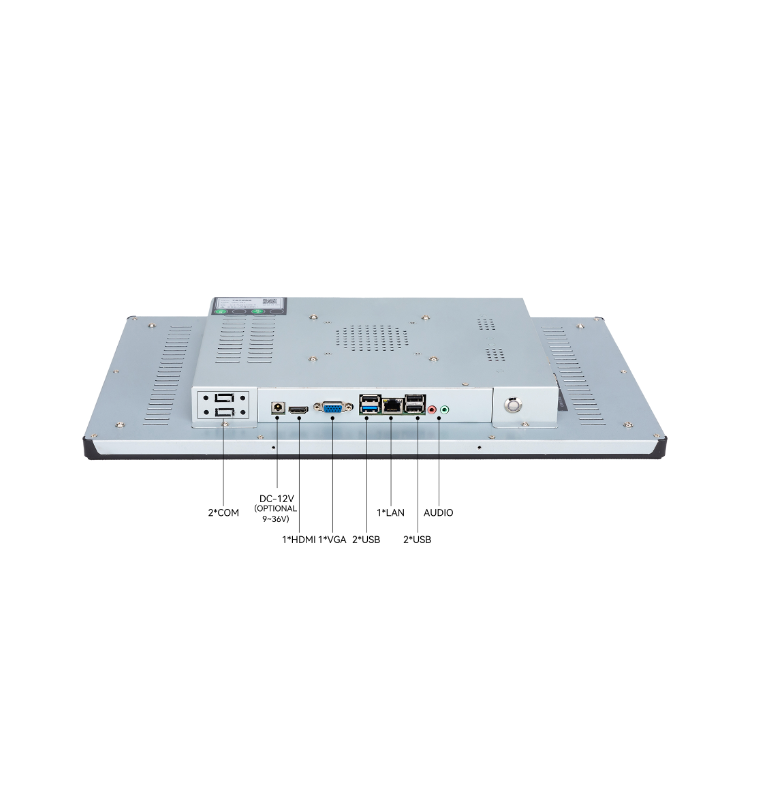

ネットワーク |
1 *RTL8111 |
COM |
2 *RS232 (COM2 オプション RS485) |
USB |
4 * USB |
画面 |
1 *HDMI、1 *VGA |
拡張スロット |
第 5 世代未満: 1 * Mini PCIE WiFi & BT または 4G LTE 第 6 世代まで: 1*M.2 (1 * M.2(KEY EWifi&BT 2230)/1 * M.2(KEY B 4G/5G LTE 3052) |
オペレーティング·システム |
Windows / Linux |
寸法 (mm) |
392*242*49.5 |
取付穴サイズ (mm) |
387.2*237.2 |
総重量 （kg） |
3.70 |
設置方法 |
埋め込み型 / 壁掛け型 / デスクトップ型 |
動作温度 |
-30～+70℃ |
保管温度 |
-40～+80℃ |
保管湿度 *結露しないこと |
5～95% |
電源入力 |
1*12VDC (6A) (オプション 9~36VDC 広範囲電源入力) |
梱包情報 |
1 *マスター、1 *アダプター、1 *電源ケーブル |
| 特徴 | VOPC-156 仕様 |
|---|---|
| 画面 | 15.6インチ液晶 |
| 解決 | 1920x1080 (FHD) または 1366x768 (HD) |
| 輝度 | 500 ～ 1,500 nits (オプションで太陽光でも読み取り可能) |
| タッチスクリーン | 投影型静電容量方式 (P-CAP) または 5 線抵抗方式 (IP65 定格) |
| プロセッサー | インテル® Celeron J6412 / Core™ i3-1115G4 / AMD Ryzen™ V1605B |
| ラム | 最大 32GB DDR4 SODIMM |
| ストレージ | M.2 2280 NVMe SSD + 2.5インチ SATA ベイ |
| 動作温度 | -30°C ～ +70°C (ファンレス/ハイブリッド冷却時) |
| 侵入保護 | 前面IP66/IP69K（完全防塵・防水） |
| 電源入力 | DC9～36VワイドレンジまたはAC100～240V |
| 取り付け | VESA 100×100、DIN レール、またはパネル カットアウト |
堅牢な構造
シャーシ: 耐食性コーティングを施した鋳造アルミニウム
フロントベゼル：5mm強化ガラス+無反射コーティング
衝撃/振動: 50G 衝撃 / 5Grms 振動 (IEC 60068-2)
I/Oと接続性
産業用ポート: 2× 絶縁 RS-232/485、8× GPIO、CAN バス 2.0B
高速インターフェイス: 2× GbE (Intel i210)、USB 3.2 Gen2 (Type-C)、HDMI 2.0
ワイヤレスオプション: 4G/5G 用 M.2 スロット、Wi-Fi 6、Bluetooth 5.2
拡張: AI アクセラレータ用 Mini-PCIe (例: Google Coral)
信頼性の強化
ファンレス熱設計: 銅製ヒートパイプ + 外部フィン
コンフォーマルコーティング: PCB を湿気/化学物質から保護
ホットスワップ可能な HDD トレイ: 工具不要のメンテナンス
ファクトリー オートメーション: CNC マシン用の HMI、PLC コントロール ステーション
輸送: 車両管理ディスプレイ、鉄道制御盤
エネルギー: 風力タービン監視、変電所 SCADA インターフェース
屋外キオスク: セルフサービス端末、駐車料金精算システム
| の要件 | VOPC-156 ソリューション |
|---|---|
| 太陽光の可視性 | ≥1,000 nits + アンチグレア層 |
| タッチパフォーマンス | 手袋と互換性のある抵抗膜または雨感知 P-CAP |
| 耐薬品性 | 前面IP69K（高圧洗浄にも耐える） |
| 認証 | LVD、CE、RoHS、FCC |
| 安全 | TPM 2.0、ケンジントン ロック、セキュア ブート |
DIN レール: 電気キャビネットへの安全な取り付け (TS35/7.5 または 15)
パネルカットアウト：コントロールデスクへの埋め込み設置（カットアウト：378×286mm）
VESA 互換性: フレキシブルアーム/壁面取り付け (100×100mm)
耐振動性：ゴム製ガスケットによりネジの緩みを防止
| コンポーネント | 省電力技術へ | の影響 |
|---|---|---|
| LEDバックライト | 適応調光 (0 ～ 100%) | 固定輝度と比較して 30% 節約 |
| CPU | インテル SpeedStep / AMD SenseMI | アイドル時消費電力: <8W |
| ストレージ | NVMe SSD (対 HDD) | 2W と 6W、より速いウェイクアップ |
| 年間節約額: 年中無休の稼働で 1 台あたり最大 85 ドル (商用 PC と比較) |
熱管理:
受動的冷却のために ≥5cm の隙間を維持してください
直接の熱源（モーター、変圧器など）を避けてください。
電気的保護:
24V DC 産業用 UPS を使用します (例: PULS または Phoenix Contact)
雷が発生しやすい地域では、I/O ラインにサージプロテクターを設置してください
ソフトウェアの最適化:
軽量OS（Windows IoT、Ubuntu Core）を使用する
非アクティブ時のディスプレイスリープのスケジュール設定
常に次のことを確認してください。
MTBF: ≥100,000 時間 (MIL-HDBK-217F に準拠)
保証: 5 年間の保証 (業界標準)
