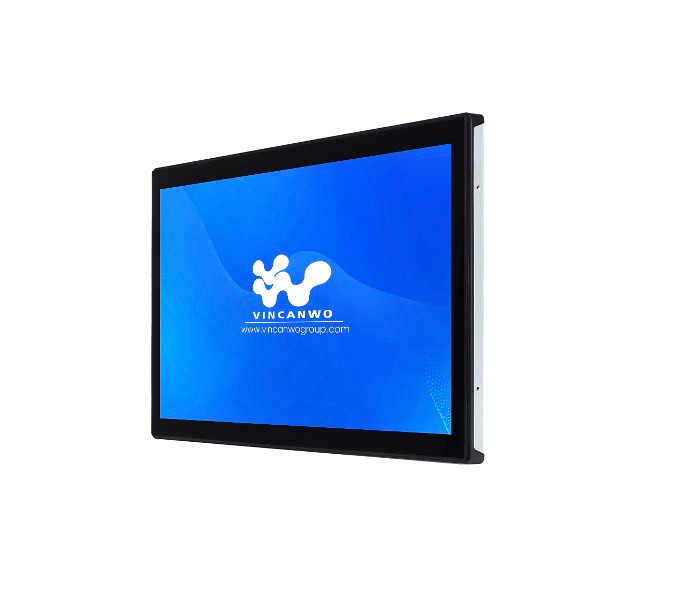

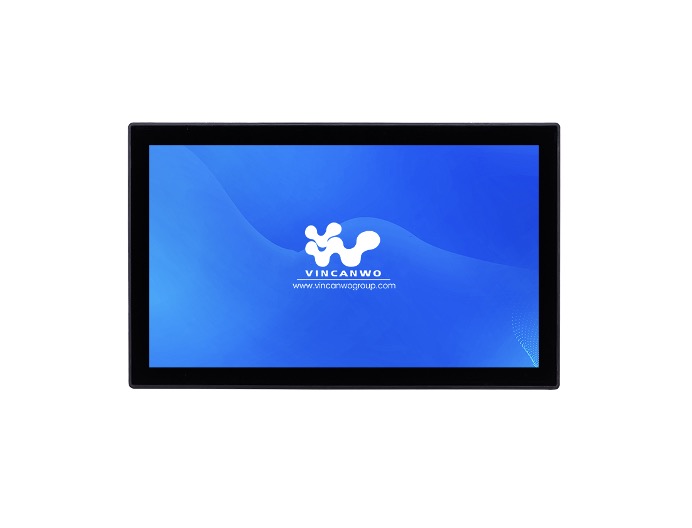

صفحه نمایش 15.6 'برای پانل های کنترل | OPX-156

اسکی	OPX-156
اندازه صفحه نمایش	15.6 '
وضوح	1366*768
زاویه مشاهده	45/45/20/40
روشنایی	200 سی دی در متر2
نسبت کنتراست	500: 1
صفحه لمسی	ازازین
کنترل کننده	رابط USB
دوام	5 میلیون بار
USB	1 *USB (برای کابل صفحه لمسی)
نمایش	1 *HDMI ، 1 *VGA
ابعاد (میلی متر)	392.04*242*49.5mm
اندازه سوراخ نصب (میلی متر)	387.2*237.2mm
وزن ناخالص فردی  (کیلوگرم)	3.70 کیلوگرم
گزینه های نصب	تعبیه شده / دیواره نصب شده / دسک تاپ
دمای عملیاتی	-30 ~ +70
دمای ذخیره سازی	-40 ~ +80 ℃
رطوبت ذخیره سازی   *غیرقانونی	5 ٪ ~ 95 ٪
ورودی برق	12V DC (3A)
اطلاعات بسته بندی	1 *استاد ، 1 *آداپتور ، 1 *کابل منبع تغذیه ، 1 *کابل صفحه لمسی ، 1 *کابل VGA ، 1 *دستی ، 1 *کارت گارانتی

مشخصات اصلی و مشخصات طراحی پانل و

مشخصات	OPX-156 مشخصات
نمایش	15.6 'IPS LCD (نسبت ابعاد 16: 9)
وضوح	1080 × 1920 (FHD) یا 768 × 1366 (HD)
روشنایی	400-1000 CD/M⊃2 ؛ (کاهش خودکار به 1 CD/M⊃2 ؛)
فناوری لمسی	مقاومت 5 سیم (دستکش/عملیات مرطوب) یا خازنی پیش بینی شده (چند لمسی 10 فوت)
دما	-30 درجه سانتیگراد تا +70 درجه سانتیگراد (بدون فن ، گرمازانده آلومینیوم)
حفاظت درگیری	IP66/NEMA 4X جلو (پانل نصب شده)
برش تابلو	362.0 × 246.0 میلی متر (VESA 100 × 100 سازگار)
ساخت و ساز	شیشه 5 میلی متر با فشار شیمیایی + قاب فولادی ضد زنگ
ورودی برق	24V DC (9-36V) یا POE+ (802.3AT)
مصرف برق	12W معمولی (بیکار: 1.5W ، قله: 25W)

---

ویژگی های ادغام کنترل پنل

1. بهینه سازی مکانیکی

• طراحی Flush-Mount: <3 میلی متر بیرون زدگی (ملاقات با ANSI/UL 50E نوع 4X)

• گیره های بدون ابزار: براکت های احتباس از جنس استنلس استیل (ضخامت پانل 20-50 میلی متر)

• مواد گاسک: لاستیک EPDM (آب بندی IP66 @ -40 ° C تا 120 درجه سانتیگراد)

2. ناهمواری محیطی

• مقاومت در برابر ارتعاش: 5 گرم (IEC 60068-2-6)

• مقاومت شیمیایی: سطح جلو در برابر روغن ها ، حلالها و مواد تمیز کننده مقاومت می کند (در هر ISO 2812-2)

• پیوند نوری: استاندارد (مه آلودگی داخلی را از بین می برد ، کنتراست 2.5 را افزایش می دهد)

3. ایمنی الکتریکی

• I/O: 4 × 24 ولت ورودی های دیجیتال (جداسازی 2kV) ، 2 × RS-485 (جداسازی 2.5 کیلو ولت)

• حفاظت از افزایش: افزایش 6kV/500a در خطوط برق (IEC 61000-4-5)

---

اتصال صنعتی

رابط	کنترل پنل
در میدان	Profinet ، اترنت/IP از طریق دروازه OPC UA تعبیه شده
plc i/o	ورودی های آنالوگ 2 × جدا شده (0-10 ولت/4-20mA) ، خروجی های رله 4 × (24V@2A)
ویدئو/کنترل	HDMI 1.4 ، USB 2.0 (میزبان/دستگاه) ، RS-232
گسترش	اسلات OPS (از ماژول های اینتل الخارت یا ماژول های بازو پشتیبانی می کند)
امنیت	ورودی های 2 × SIL 2 مجوز (EN 62061)

---

برنامه های کنترل پنل هدف

• ابزار دستگاه HMIS: پانل های اپراتور CNC (ISO 13849 PLC)

• فرآیند اسکید: کنترل دوز شیمیایی (دستشویی NEMA 4X)

• توزیع برق: مانیتورینگ سوئیچ (IEC 61439-2)

• تصفیه آب: ایستگاه های اپراتور محلی SCADA (NSF/ANSI 61)

---

مقایسه فنی در مقابل پانل های میراث

پارامتر	میراث 15 'پانل	OPX-156
عرض حاشیه	25-30 میلی متر	12 میلی متر (فوق العاده مردانه)
منطقه مشاهده	337 × 269 میلی متر	344 × 193 میلی متر (16: 9 FHD)
قدرت در هر نیت	0.07W/NIT	0.03w/nit
زمان مقاوم سازی	2+ ساعت (برش مجدد)	<30 دقیقه (رها کردن)

---

استقرار بهترین روشها

1. نصب مکانیکی

• فشرده سازی گاسک: گشتاور 8-12 N · M را روی پیچ های نصب اعمال کنید (از فشار بیش از حد جلوگیری می کند)

• مهر و موم EMI: از سهام انگشت EMI (LAIRD 420-10-0-00) بین Bezel/Panel استفاده کنید

2. ادغام الکتریکی

• زمینی: زمین-نقطه نقطه به شاسی با سیم AWG 12 (IEC 61439-2)

• POE+ بودجه ریزی: حداکثر 25.5W در هر درگاه (از سوئیچ صنعتی TL-SG1016PE استفاده کنید)

3. حفاظت از محیط زیست

• آمادگی شستشو: درزگیر سیلیکون (Dow Corning 732) را در اطراف غدد کابل بمالید

• مقاومت در برابر اشعه ماوراء بنفش: برای استفاده در فضای باز ، پوشش ضد UV را مشخص کنید (از زردی جلوگیری می کند)

---

هزینه کل مالکیت (TCO)

فاکتور پس انداز	OPX-156 مزیت
صرفه جویی در مصرف انرژی	165 دلار در سال (در مقابل 300 نیت میراث @ 24/7 ops)
کار مقاوم درگاه	220 دلار ذخیره شده (بدون برش پانل)
نگهدار	تعویض نور پس زمینه صفر (طول عمر LED = 100k ساعت)
چرخه عمر	ضمانت پشتیبانی 10 ساله سخت افزار
