| SKU | OPX-15 |
| Velikost obrazovky | 15' |
| Rezoluce | 1024*768 |
| Úhel pohledu | 89/89/89/89 |
| Jas | 350 cd/m2 |
| Kontrastní poměr | 1000:1 |
| Dotyková obrazovka | Kapacitní |
| Ovladač | rozhraní USB |
| Trvanlivost | ≥ 5M krát |
| USB | 1 *USB (pro kabel dotykové obrazovky) |
| Zobrazit | 1 *HDMI, 1 *VGA |

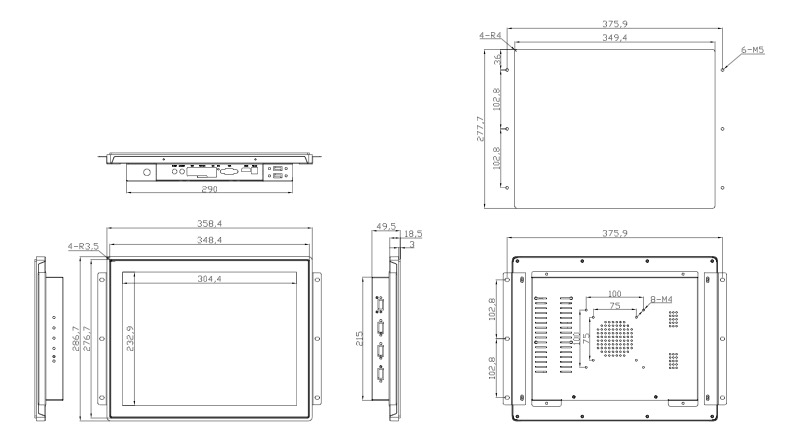

| Rozměry (mm) | 358,4 * 286,7 * 49,5 mm |
| Rozměry montážních otvorů (mm) | 349,4 * 277,2 mm |
Hrubá hmotnost jednotlivce (kg) |
3,70 kg |
| Možnosti montáže | Vestavěné / Nástěnné / Stolní |
| Provozní teplota | -30 ~ +70 ℃ |
| Skladovací teplota | -40 ~ +80 ℃ |
Skladovací vlhkost *Nekondenzující |
5 % ~ 95 % |
| Vstup napájení | 12V DC (3A) |
| Informace o balení | 1 *Hlavní, 1 *Adaptér, 1* Napájecí kabel, 1 *Kabel dotykové obrazovky, 1 *VGA kabel, 1 *Manuál, 1 *Záruční vůz d |
| Specifikace | OPX-15 |
|---|---|
| Zobrazit | 15' TFT LCD (IPS/PLS panel) |
| Rezoluce | 1920×1080 (FHD) |
| Jas | 400–800 cd/m² (automatické stmívání na 1 cd/m²) |
| Spotřeba energie | <15W typicky (nečinnost: 3W, špičková: 25W) |
| Dotyková technologie | Projektovaná kapacita (P-CAP) s <0,5W pohotovostním režimem |
| Provozní teplota | -30 °C až +70 °C (bez ventilátoru) |
| Ochrana proti vniknutí | IP65 přední / IP54 zadní |
| Vstup napájení | 24V DC (9–36V) nebo PoE+ (802.3at) |
| Ekologické certifikace | ENERGY STAR 8.0, TCO Certified 9.0, EPEAT Gold |
Adaptivní jas
Senzor okolního světla: Automaticky upravuje jas (0,1–800 nitů) na základě úrovní luxů
Schedule-Based Dimming: Sníží jas na 5 % během mimoprovozních hodin
Nízkoenergetické komponenty
Panel: IGZO (Indium Gallium Zinc Oxide) LCD pro o 40 % nižší výkon podsvícení oproti a-Si
LED podsvícení: životnost 500 000 hodin (70% zachování jasu při 100 000 hodinách)
Správa napájení
Režim hlubokého spánku: spotřeba <0,5W během nečinnosti
Podpora PoE+: Napájení/data jedním kabelem (úspora 20 % ve srovnání s tradičním AC kabelem)
| rozhraní | Případ použití automatizace |
|---|---|
| Fieldbus | PROFINET, EtherCAT přes OPC UA bránu |
| I/O | 4× izolované GPIO (24V@100mA), RS-485 (2,5kV) |
| Video/data | HDMI 2.0, USB-C s režimem DP Alt, GbE s TSN |
| Rozšíření | Slot OPS (výpočetní modul Intel Atom x7000E) |
| Parametr vyvážení | OPX-15 Výhoda |
|---|---|
| Výkon na nit | 0,03 W/nit (oproti 0,08 W/nit u standardních displejů) |
| Odvod tepla | Pouze pasivní chlazení (žádné ventilátory → odolnost proti prachu) |
| Materiálová účinnost | Podvozek z 30% recyklovaného hliníku |
| Snížení TCO | ušetřeno 240 $/rok (oproti staršímu HMI s 300 nity @ 24/7 ops) |
Místa se solárním napájením: Off-grid rozvodny, meteorologické stanice
Továrny s certifikací LEED: Udržitelné výrobní linky
AGV na baterie: Ovládací panely AMR
ISO 50001 Vybavení: Řídicí panely energetického managementu
Optimalizace výkonu
Použijte přepínače PoE++ (802.3bt) k napájení displeje + periferních zařízení (např. skenery čárových kódů)
Povolit plánování 'Eco Mode' v softwaru SCADA/HMI (např. Ignition Edge)
Tepelný management
V prostředí s vysokou teplotou (>60 °C) použijte tepelné podložky se změnou fáze (např. Laird Tflex 700)
Čitelnost na slunci
Spárovat s optickým lepením (volitelné): 3× zvyšuje kontrast a zároveň snižuje potřebu jasu o 35 %
Shoda s recyklací
Využijte programy zpětného odběru (např. Siemens ECO Recycling) pro likvidaci v souladu s RoHS
| metrických | Legacy 15' HMI | OPX-15 | Úspory |
|---|---|---|---|
| Roční spotřeba energie | 175 kWh (300 nitů) | 65 kWh (adaptivní) | 63% snížení |
| Emise CO₂ | 78 kg/rok | 29 kg/rok | 62% snížení |
| Výměna podsvícení | Každých 3–5 let | Životnost (10+ let) | ušetřeno 200 $/jednotka |
