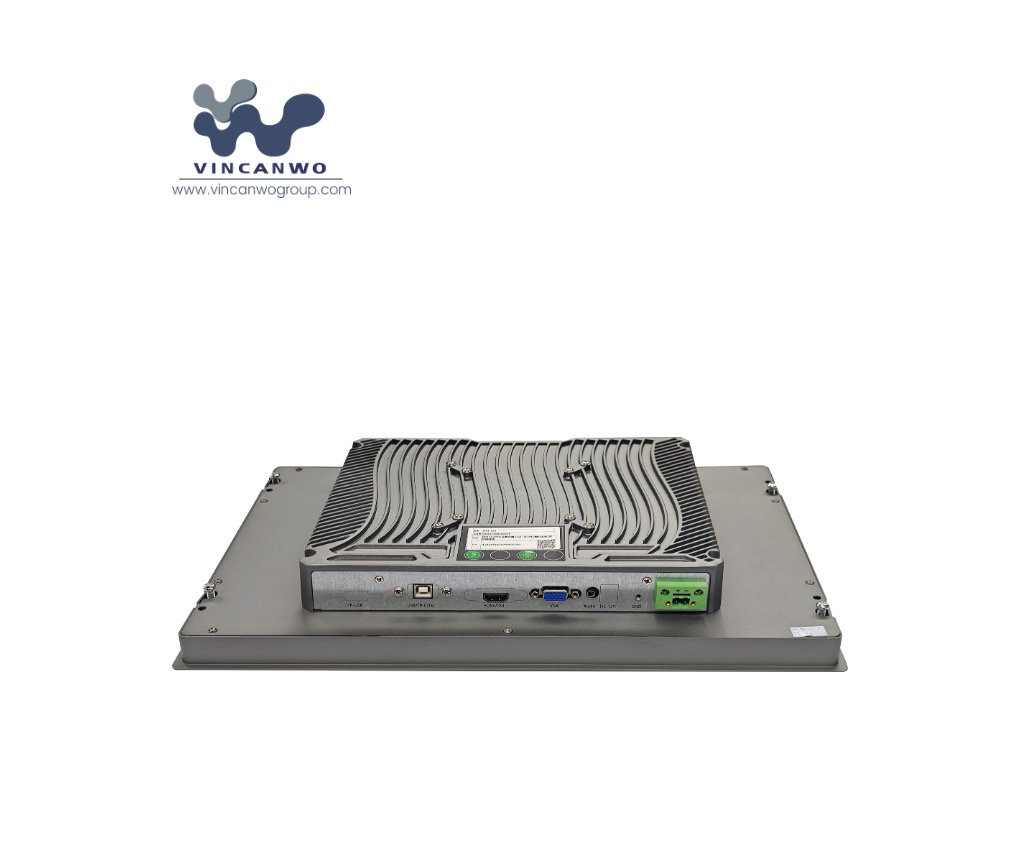

| Ску | IPM-15 |
| Размер на екрана | 15 ' |
| Резолюция | 1024*768 |
| Ъгъл на гледане | 89/89/89/89 |
| Яркост | 350 cd/m2 |
| Съотношение на контраста | 1000: 1 |
| Сензорен екран | Капацитивен, резистивен |
| Контролер | USB интерфейс |
| Издръжливост | CPacitive: ≥ 5m пъти / резистивен: ≥ 100 000 пъти |
| USB | 1 *USB (за сензорен кабел) |
| Дисплей | 1 *hdmi, 1 *vga |
| Размери (mm) | 367.3*291.3*58.8 |
| Размери на отвора (mm) | Външен вграден размер: 359*283 мм |
| Вътрешен вграден размер: 350*274 мм | |
Индивидуално брутно тегло (Kg) |
3.25kg |
| Опции за монтаж | Вграден / монтиран на стена / десктоп |
| Работна температура | -30 ~ +70 ℃ |
| Температура на съхранение | -40 ~ +80 ℃ |
Влажност на съхранението *Некондензиране |
5% ~ 95% |
| Вход за мощност | 12V DC (3A) |
| Информация за опаковане | 1 *главен, 1 *адаптер, 1 *кабел за захранване, 1 *кабел на сензорен екран, 1 *VGA кабел, 1 *Ръководство, 1 *гаранционна карта |
| функция за втвърдяване на околната среда | IPM-15 спецификации |
|---|---|
| Дисплей | 15.6 'TFT LCD (16: 9 съотношение на страните) |
| Резолюция | 1920 × 1080 (FHD) или 1366 × 768 (HD) |
| Яркост | 400–1 000 CD/M⊃2; (Незадължително 1500 нита за четене на слънчева светлина) |
| Технология на допир | Проектирани капацитивни (P-CAP) или 5-витрова резистивна (оценка на IP65) |
| Ъгъл на гледане | 178 ° Хоризонтална/вертикална (IPS панел) |
| Работна температура | -30 ° C до +70 ° C (без вентилатор/хибридно охлаждане) |
| Входяща защита | IP66/IP69K отпред (прах/вода/измиване с високо налягане) |
| Вход за мощност | 24V DC (широк обхват 9–36V) или 100–240V AC |
| Монтаж | Изреза на панела (352,5 × 264,5 мм), VESA 100 × 100 или DIN-RAIL |
| Строителство | Хавита алуминиево шаси, 5 мм закалено стъкло отпред |
Грапавина и надеждност
Вибрация/шок: 5grms вибрация/50g шок (IEC 60068-2-64/27)
Химическа устойчивост: Предният рамка издържа на масла, разтворители и почистващи средства
Конформално покритие: ПХБ, защитени от влажност и кондензация
Съответствие на EMC: EN 61000-6-2/4 (Имунитет на индустрията EMI)
Подобряване на ефективността на допир
Ръкавица/влажна ръка: 10 мм поддръжка на ръкавици (резистивна), отхвърляне на дъжд (P-капачка)
Анти-отпечатък/анти пръст: Незадължителни покрития за четене и чистота
Оптично свързване: Елиминира въздушната празнина → Намалява мъглата + усилва контраста (по избор)
Свързаност и разширяване
8 × GPIO (0–30V), може шината 2.0b
M12 конектори (незадължително за мощност/Ethernet)
2 × USB 3.0, HDMI 1.4, RJ45 GBE
2 × изолиран RS-232/485 (2.5kV изолация)
Стандартен I/O:
Индустриални входно/о:
Безжична връзка: M.2 слотове за Wi-Fi 6, Bluetooth 5.2, 4G/5G модули
Фабрична автоматизация: HMI за PLC, роботизирани станции за управление
Храни и напитки: зони за измиване (IP69K, съответствие на EHEDG)
Енергия: Контролни панели за подстанция (IEC 61850-3 сертифицирани)
Транспорт: Железопътни/влакови табла (EN 50155 варианти)
| Решение | на IPM-15 |
|---|---|
| Сурова среда | IP69K отпред, конформално покритие |
| Докосната точност | ± 1 мм (резистивен) / ± 2 мм (P-капачка) |
| Широко вход на напрежението | 9–36V DC (толерира капки на напрежението) |
| Сертификати | UL 61010-1, CE, FCC, ROHS, EN 50155 (релса) |
| Сигурност | TPM 2.0, Secure Boot, Kensington Lock |
Инсталация на изрязване на панела
Използвайте силиконови уплътнения, за да запечатате ръбовете срещу прах/влага
Винтове за монтаж на въртящ момент до 0,6–0,8 n · m (прекалено затягащи стъкло от пукнатини)
Термично управление
Поддържайте ≥5 см хлабина за пасивно разсейване на топлина
В околната среда> 60 ° C, добавете външна радиатор (напр. Fischer SK470 50x50mm)
Електрическа защита
Изолирайте RS-485/CAN LINES с потискане на пренапрежение (напр. Phoenix контакт VAL-MS)
Използвайте 24V DC UPS (напр. DiMension PULS) за защита от Brownout
Оптимизация на съдържанието
Използвайте висококонтродни UI елементи (мин. 30 pt шрифт за 2м гледане)
Планирайте затъмняване на нощен режим, за да намалите мощността/топлината
| Параметър | Търговски дисплей | IPM-15 индустриален |
|---|---|---|
| Работна температура | 0 ° C до 40 ° C. | -30 ° C до 70 ° C. |
| Докосната издръжливост | 1 милион докосвания | 10 милиона+ докосвания |
| Вход за мощност | Само 100–240V AC | 9–36V DC + AC резервно копие |
| MTBF | ≤30 000 часа | ≥150 000 часа (IEC 61709) |
| Вибрация | 1grms | 5grms |
