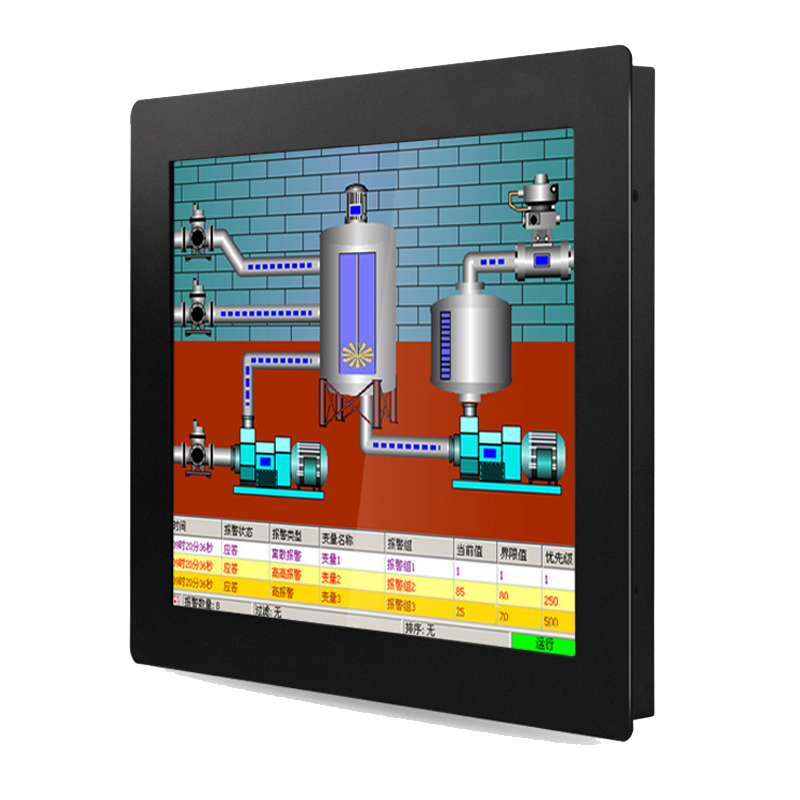

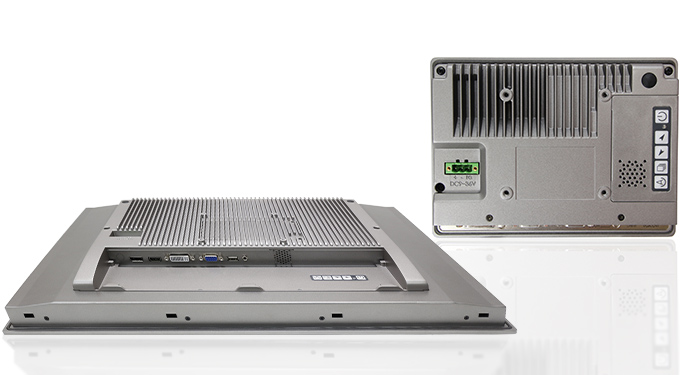

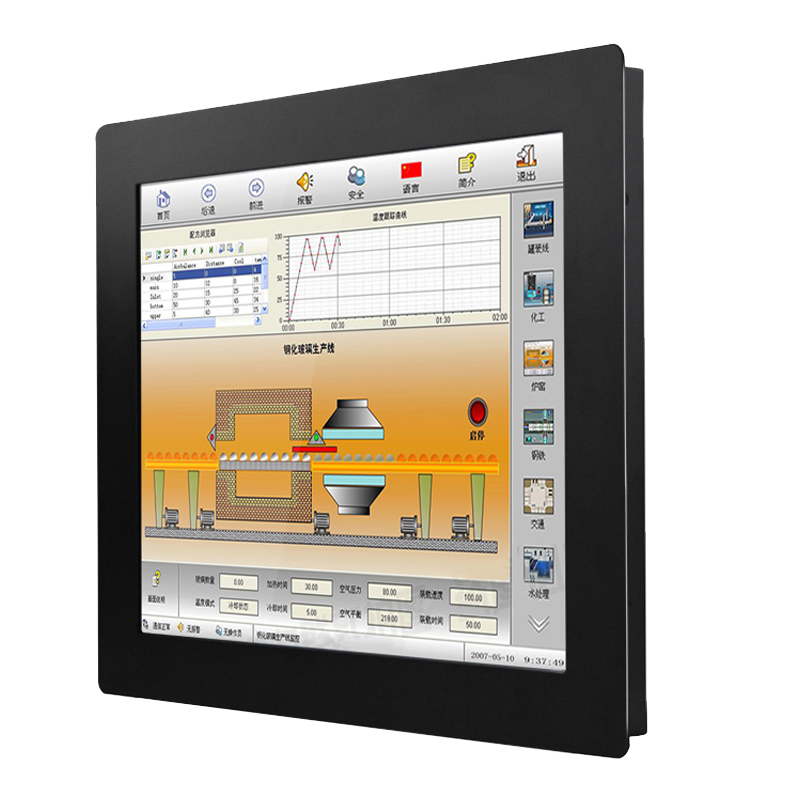

HMI/PLC All-In-One | Серыя QM3G

Серыя QM3G - гэта ўніверсальнае комплекснае рашэнне HMI/PLC, якое аб'ядноўвае функцыянальнасць чалавека-машыннага інтэрфейсу (HMI) і праграмуемага лагічнага кантролера (PLC) у адной прыладзе. Гэтая інтэграваная сістэма прапануе кампактнае і эканамічнае рашэнне для аўтаматызацыі і кіравання.

Асноўныя асаблівасці серыі QM3G ўключаюць у сябе:

Інтэграваны HMI і функцыянальнасць ПЛК: серыя QM3G аб'ядноўвае магчымасці HMI з сэнсарным экранам і магутным ПЛК, што дазваляе карыстальнікам лёгка ствараць і кіраваць працэсамі аўтаматызацыі з адной прылады.

Кампактная канструкцыя: серыя QM3G адрозніваецца кампактнасцю і эканоміяй месца, што робіць яе ідэальнай для прыкладанняў, дзе месца абмежавана.

Лёгкае праграмаванне: серыя QM3G запраграмавана з дапамогай інтуітыўна зразумелага праграмнага забеспячэння, якое дазваляе карыстальнікам ствараць карыстальніцкую логіку кіравання, распрацоўваць карыстальніцкі інтэрфейс і з лёгкасцю кантраляваць прадукцыйнасць сістэмы.

Варыянты падключэння: серыя QM3G прапануе шэраг варыянтаў сувязі, у тым ліку Ethernet, USB і паслядоўныя парты, што забяспечвае бясшвоўную інтэграцыю з іншымі прыладамі і сістэмамі.

Надзейная канструкцыя: серыя QM3G створана для працы ў суровых прамысловых умовах, з трывалай канструкцыяй, якая забяспечвае надзейную працу ў складаных умовах.

мадэль:
Серыя QM3G
Марка:
ВІНЦАНВО

Наяўнасць:

Колькасць:



Запытайцеся Дадаць у кошык

Апісанне прадукту

Нашы HMI+PLC, якія выкарыстоўваюцца ва ўсім свеце для выкарыстання разнастайных прыкладанняў, зніжаюць выдаткі, эканомяць месца і маюць такія функцыі, як: паслядоўная сувязь і сувязь Ethernet, падтрымка ўстановак Class I Division 2 і шматлікія канфігурацыі ўводу/вываду.

Тэхнічныя характарыстыкі прадукту:

SKU	QM3G-43FH	QM3G-50FH	QM3G-70FH/HD	QM3G-70KFH	QM3G-100FH
Вымярэнне	13410234 мм	1519636 мм	20014636 мм	22616335,6 мм	27519435,6 мм
Памер выразкі	120*94 мм	143*86 мм	192*138 мм	217*154 мм	262*180 мм
Увод	24 В пастаяннага току
Энергаспажыванне	4 - 6 Вт	5-7 Вт	6-7 Вт	6-7 Вт	6-8 Вт
HMI
Асаблівасць	Рэзістыўны сэнсарны экран 60K колераў, падтрымлівае партрэтны дысплей
Тып	4,3'TFT	5' TFT	7,0' TFT	7,0' TFT	101. TFT
Памер дысплея	97*56 мм	108*65 мм	154*87 мм	154*87 мм	222*125 мм
Раздзяленне (пікселі)	480*272	800*480	800*480	800*480	1024*600
АЗП	64MB (Калі ласка, запытайцеся, калі патрабуецца захаванне гістарычных даных)
ПЗУ	NOR Flash 8 Мб		NOR Flash 16 Мб
працэсар	32-бітны працэсар 408 МГц
COM парты	Порт загрузкі HMI Type-C (можна загрузіць праграму ПЛК праз функцыю пранікнення USB), порт RS232			Порт загрузкі HMI тыпу B c (праграма загрузкі LPC праз функцыю пранікнення USB), RS232
PLC
Узровень уводу-вываду	-Уваход: пасіўны NPN, адкрыты тэрмінал ізаляваны -Транзістарны выхад: нізкі ўзровень NPN, COM падключэнне да адмоўнага -Рэлейны выхад: нармальна адкрыты сухі кантакт
DO тыпу і загрузкі	- MT: 2A/кропка, 4A/4, кропка COM, 5A/12 кропка COM - MR: 2A/кропка, 5A/12 кропка COM		-MT: 2A/кропка, 4A/4 кропкі COM -MT: 0,5A/кропка, 0,8/4 кропкі COM, 1,6/8 кропак COM -MR: 2A/кропка, 4A/4 кропкі COM, 5A/12 кропак COM
Высакахуткасны падлік	Аднафазны 6 каналаў 60 кГц, або 2 AB 60 кГц + 1 AB 10 кГц, або 2 ABZ 60 кГц + 1 AB фаза 10 кГц
Высакахуткасны імпульс (толькі для мадэляў MT)	8 каналаў, Y0-Y3 складае 100 кГц, Y4-Y7 складае 10 кГц. Высакахуткасны падлік + высакахуткасны імпульс <480 кГц
COM порт	1x TYPE-C, 1x RS232, 1x RS485			1x міні-USB, 1x RS232, 1x RS485
праграмнае забеспячэнне	Сумяшчальны з GX Developer 8.86 і GX WORKS 2

Дадатковыя функцыі:

SKU	Увод-вывад	Выхад	AI/AO	ІІ тып	Тып АТ	COM-порт HMI	COM-порт PLC
QM3G-43FH	12/12	MT	2/1 або 4/2 (максімум 3Ai, калі ўваходы тэрмапары)	-Тэрмапара E/E_/K/K JS/S /T/T /S/_/ PT10/ PT1000/ NTC10K/ NTC50K/ NTC10K/ 0-20104/-20mA-Змешаны	-0~10В / 0~5В -0~20мА/ 4~20мА змешаны		2x RS485 (адзін з якіх зменены з порта RS232 па змаўчанні), 1x WiFi (займае порт RS232 па змаўчанні)
QM3G-43FH	12/12	СПАДАР
QM3G-50FH	12/12	MT					2x RS485 (адзін з якіх зменены ў параўнанні з портам RS232 па змаўчанні), 1x WiFi (займае порт RS232 па змаўчанні), 1x порт Ethernet)
QM3G-50FH	12/12	СПАДАР
QM3G-70FH	12/12	MT	2/1 або 4/2 або 6/4 або 8/4 або 12/8	-Тэрмапара E/E_/K/K_/S/S_/T/T_/S/S_/ PT100/ PT1000/ NTC10K/ NTC50K/ NTC100K/ -0~10В/ 0~5В/ -5В~5В/ -10В~10В -0~20мА/ 4~20мА Змешаны	-0~10В / 0~5В/ -5~5В/ -10~10В (2AO для 1 мінус напружання) -0~20мА/ 4~20мА -Змешаны/	-1× RS485 (займае порт па змаўчанні 232 R$)	- COM-парты RS485 (адзін з якіх зменены з порта R$232 па змаўчанні) 1-WIFI (займае порт па змаўчанні R$232) 1-x порт CAN (2.0A/B) 1-x порт Ethernet
QM3G-70FH	12/12	СПАДАР
QM3G-70FH	24/20	MT
QM3G-70FH	24/16	СПАДАР
QM3G-70FH	20/18	MT	2/1 або 4/2 або 6/4 або 8/4 або 12/8 або 16/8
QM3G-70FH	20/18	СПАДАР	2/1 або 4/2 або 6/4 або 8/4 або 12/8 або 16/8
QM3G-70FH	20/18	MT	2/1 або 4/2 або 5/2
QM3G-70FH	30/30	СПАДАР
QM3G-100FH	30/26	MT
QM3G-100FH	30/30	СПАДАР
QM3G-100FH	30/26	СПАДАР	2/1 або 4/2 або 6/4 або 8/4 або 12/8 або 16/8
QM3G-100FH	12/12	MT
QM3G-100FH	20/18	СПАДАР
QM3G-100FH	20/18	MT
QM3G-100FH	24/20	СПАДАР

> Перавагі:

Больш за ўсё пераваг HMI/PLC All-In-One серыі QM3G:

Эканамічнае рашэнне : серыя QM3G аб'ядноўвае функцыянальнасць HMI і ПЛК у адной прыладзе, ухіляючы неабходнасць у асобных кампанентах і зніжаючы агульныя выдаткі.
Кампактная і інтэграваная канструкцыя серыі QM3G дазваляе зэканоміць каштоўную прастору на панэлі кіравання і ў карпусах абсталявання, што робіць яе ідэальнай для прыкладанняў з абмежаванай прасторай.
Спрошчанае праграмаванне: серыя QM3G запраграмавана з дапамогай зручнага праграмнага забеспячэння, што дазваляе карыстальнікам лёгка ствараць карыстальніцкую логіку кіравання, распрацоўваць карыстальніцкія інтэрфейсы і кантраляваць прадукцыйнасць сістэмы без патрэбы ў шырокіх ведах праграмавання.
Поўная інтэграцыя: Серыя QM3G прапануе шэраг варыянтаў сувязі, якія дазваляюць бесперабойную інтэграцыю з іншымі прыладамі і сістэмамі, такімі як датчыкі, выканаўчыя механізмы і іншыя кантролеры.
Надзейная прадукцыйнасць: серыя QM3G створана для працы ў суровых прамысловых умовах з трывалай канструкцыяй, якая забяспечвае надзейную працу ў складаных умовах.
Універсальныя прымянення: серыя QM3G падыходзіць для шырокага спектру прыкладанняў аўтаматызацыі і кіравання, уключаючы вытворчасць, упакоўку, апрацоўку матэрыялаў і інш.

У цэлым серыя HMI/PLC All-In-One QM3G прапануе эканамічнае, эканомнае і зручнае рашэнне для аўтаматызацыі і кіравання прыкладаннямі з надзейнай прадукцыйнасцю і магчымасцямі бесперашкоднай інтэграцыі.

>Прыкладанні:

Серыя HMI/PLC All-In-One QM3G з'яўляецца універсальнай і добра падыходзіць для розных прыкладанняў аўтаматызацыі і кіравання ў розных галінах прамысловасці. Некаторыя распаўсюджаныя прыкладанні серыі QM3G ўключаюць:

Вытворчасць: серыю QM3G можна выкарыстоўваць у вытворчых працэсах для кіравання абсталяваннем, маніторынгу вытворчых ліній і аптымізацыі эфектыўнасці працоўнага працэсу.
Упакоўка: серыя QM3G ідэальна падыходзіць для ўпакоўкі, дзе яна можа кіраваць упаковачным абсталяваннем, адсочваць якасць прадукцыі і кіраваць узроўнем запасаў.
Апрацоўка матэрыялаў: Серыя QM3G можа быць выкарыстана ў праграмах апрацоўкі матэрыялаў для кіравання канвеернымі сістэмамі, робатызаванымі зброяй і іншым абсталяваннем для эфектыўнага перамяшчэння матэрыялаў.
Сістэмы ацяплення, вентыляцыі і кандыцыянавання паветра (HVAC): Серыя QM3G можа выкарыстоўвацца ў сістэмах ацяплення, вентыляцыі і кандыцыянавання паветра (HVAC) для кантролю і кантролю тэмпературы, вільготнасці і якасці паветра.
Ачыстка вады і сцёкавых вод: серыя QM3G падыходзіць для ачысткі вады і сцёкавых вод, дзе яна можа кіраваць помпамі, клапанамі і іншым абсталяваннем для забеспячэння належных працэсаў ачысткі.
Кіраванне энергіяй: Серыя QM3G можа выкарыстоўвацца ў праграмах кіравання энергіяй для маніторынгу спажывання энергіі, аптымізацыі выкарыстання энергіі і кіравання энергаэфектыўнымі сістэмамі.
Аўтаматызацыя будынкаў: Серыя QM3G можа выкарыстоўвацца ў сістэмах аўтаматызацыі будынкаў для кіравання асвятленнем, вентыляцыяй, кандыцыянаваннем, сістэмамі бяспекі і іншымі функцыямі будынка для павышэння эфектыўнасці і камфорту.

У цэлым серыя HMI/PLC All-In-One QM3G з'яўляецца ўніверсальнай і можа прымяняцца да шырокага спектру прыкладанняў аўтаматызацыі і кіравання ў розных галінах, забяспечваючы эканамічнае і эфектыўнае рашэнне для кіравання працэсамі і абсталяваннем.
