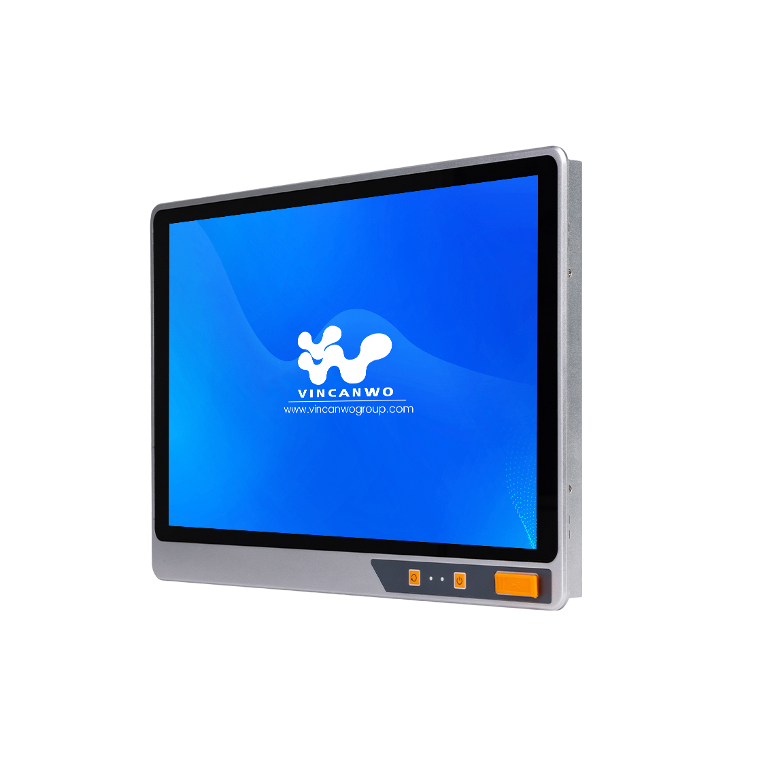

SKU |
VFACE-104 |
Памер экрана |
10,4 цалі |
дазвол |
1024*768 |
Кут агляду |
89/89/89/89 |
Яркасць |
500 кд/м2 |
Каэфіцыент кантраснасці |
900:1 |
Сэнсарны экран |
Ёмістны, рэзістыўны |
Кантралёр |
Інтэрфейс USB |
Даўгавечнасць |
Ёмістны: ≥5M разоў / Рэзістыўны: ≥100 000 разоў |
Працэсар |
Працэсары Intel® |
АЗП |
4G/8G/16G/32G |
SSD |
да 5-га пакалення: 1 * mSATA/1 *SATA (2 .5'Ёмістасць механічнага жорсткага дыска ≤2 ТБ) да 6-га пакалення: 1 * M.2/1 *SATA (2 ,5' Аб'ём механічнага жорсткага дыска ≤2 ТБ） |
Сетка |
1 *RTL8111 |
COM |
2 *RS232 (COM2 дадаткова RS485) |
USB |
1* Пярэдні USB, 4* Задні USB |
Дысплей |
1 *HDMI, 1 *VGA |
Слоты пашырэння |
да 5-га пакалення: 1 * Mini PCIE Wi&BT або 4G LTE да 6-га пакалення: 1 * M.2 (КЛЮЧ EWi&BT 2230)/1 * M.2 (КЛЮЧ B 4G/5G LTE 3052) |
Аперацыйная сістэма |
Windows / Linux |
Памеры (мм) |
309*244,7*58 |
Памер мантажнага адтуліны (мм) |
301*237 |
Вага брута (кг) |
3.54 |
Спосабы ўстаноўкі |
Убудаваны / насценны / настольны |
Працоўная тэмпература |
-30 ~ +70°C |
Тэмпература захоўвання |
-40 ~ +80°C |
Вільготнасць пры захоўванні *Без кандэнсацыі |
5 ~ 95% |
Спажыванне магутнасці |
1*12В пастаяннага току (6A) (варыянт 9~36В пастаяннага току шырокага дыяпазону ўваходнага сілкавання) |
Асноўныя тэхнічныя характарыстыкі і
| асаблівасці дызайну | Спецыфікацыі VFACE-104 |
|---|---|
| Дысплей | 10,4' LCD |
| дазвол | 1024×768 (XGA) або 1280×800 (WXGA) |
| Яркасць | 500–800 кд/м⊃2; (неабавязкова для чытання пры сонечным святле 1000 ніт) |
| Сэнсарны экран | 5-правадны рэзістыўны (для працы ў пальчатках) або P-CAP (мультытач) |
| Працэсар | Intel® Atom® x6211E, Celeron J6412 або ARM Cortex-A55 |
| Аператыўная памяць/назапашвальнік | 4~32 ГБ LPDDR4x / 128 ГБ ~ 1T eMMC + M.2 NVMe |
| Працоўная тэмп | -30°C да +70°C (безвентылятарная канструкцыя) |
| Абарона ад пранікнення | IP65 спераду (пыл/вада/мыйка пад высокім ціскам) |
| Спажыванне магутнасці | 9–36 В пастаяннага току ў шырокім дыяпазоне (24 В тыпова) |
| Мантаж | VESA 75×75, DIN-рэйка (TS-35) або выраз у панэлі (246×184 мм) |
| Вага | ≤1,5 кг (алюмініевы корпус) |
Надзвычайная кампактнасць і інтэграцыя
Глыбіня: ≤50 мм (тонкі профіль для цесных прастор)
Герметычная канструкцыя: пракладкі ўшчыльняльнага кольца, адсутнасць знешніх вентыляцыйных адтулін (эквівалент NEMA 4X)
Непасрэдны мантаж на машыне: кранштэйны для гашэння вібрацыі для рухавікоў/транспартных сродкаў
Прамысловы ўвод-вывад і пашырэнне
2× GbE (Intel i210) з падтрымкай PoE+
USB 3.1 Gen1 (тып A + тып C)
2 × ізаляваны RS-232/485 (ізаляцыя 2,5 кВ)
8 × GPIO (0-30 В лічбавага ўводу/вываду)
CAN Bus 2.0B (аўтамабільная/робататэхніка)
Гатовыя парты:
Высакахуткасныя інтэрфейсы:
Бесправадная сувязь: слоты M.2 для 4G/5G, Wi-Fi 6, Bluetooth 5.2
Аўтаматызацыя завода: убудаваны HMI для ліцця пад ціскам, кіраванне з ЧПУ
Мабільная тэхніка: панэлі кіравання экскаватарам/AGV
Ежа і фармацэўтыка: зоны прамывання
Камунальныя паслугі: Маніторынг падстанцыі
| Патрабаванні | VFACE-104 Рашэнне |
|---|---|
| Суровае асяроддзе | IP65 спераду, -30°C магчымасць халоднага запуску |
| Аперацыя ў пальчатках | 5-правадны рэзістыўны або ёмістны сэнсарны (падтрымлівае пальчаткі 5 мм) |
| Кантроль у рэжыме рэальнага часу | CAN-шына + ізаляваны лічбавы ўвод-вывад |
| Бяспека | TPM 2.0, бяспечная загрузка, апаратны выключальнік |
| Сертыфікаты | UL 61010-1, CE, FCC, RoHS, E-mark |
Эканомія прасторы: на 40% меншая глыбіня, чым у стандартных панэльных ПК → падыходзіць для неглыбокіх карпусоў
Гнуткасць ўстаноўкі: мантаж на DIN-рэйку ў шафах кіравання (TS-35/15)
Энергаэфектыўнасць: <8 Вт магутнасці ў рэжыме чакання → зніжае выдаткі на КБС/рэзервовае капіраванне
Жыццёвы цыкл: 10-гадовая даступнасць прадукту (прамысловая даўгавечнасць)
Тэрмакіраванне
Пазбягайце прамых крыніц цяпла (>70°C навакольнага асяроддзя)
Для зазямлення шасі выкарыстоўвайце цеплаправодную стужку
Электрычная абарона
Ізалюйце лініі RS-485/CAN пры дапамозе гасільнікаў перанапружання (напрыклад, Phoenix Contact)
Укараніць буферную батарэю 24 В пастаяннага току для перабояў
Аптымізацыя праграмнага забеспячэння
Выкарыстоўвайце палегчаную АС: Yocto Linux або Windows IoT Core
Адключыце нявыкарыстаны ўвод-вывад, каб паменшыць EMI
