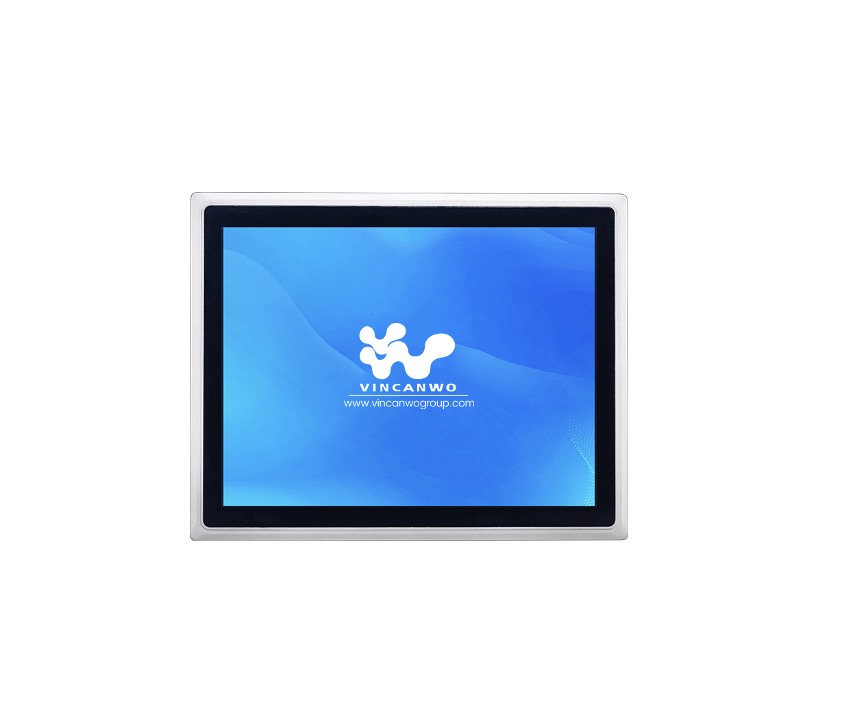

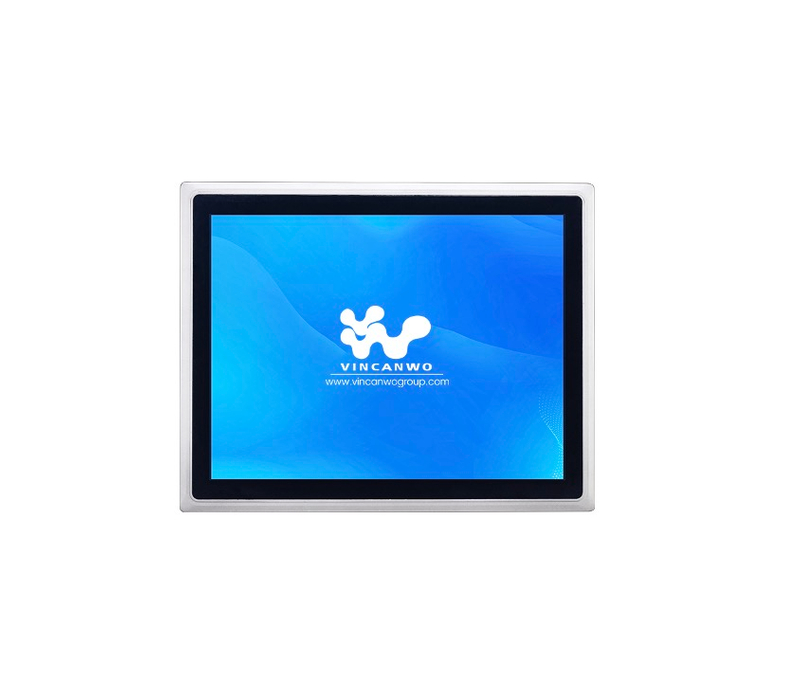

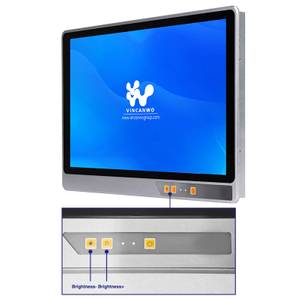

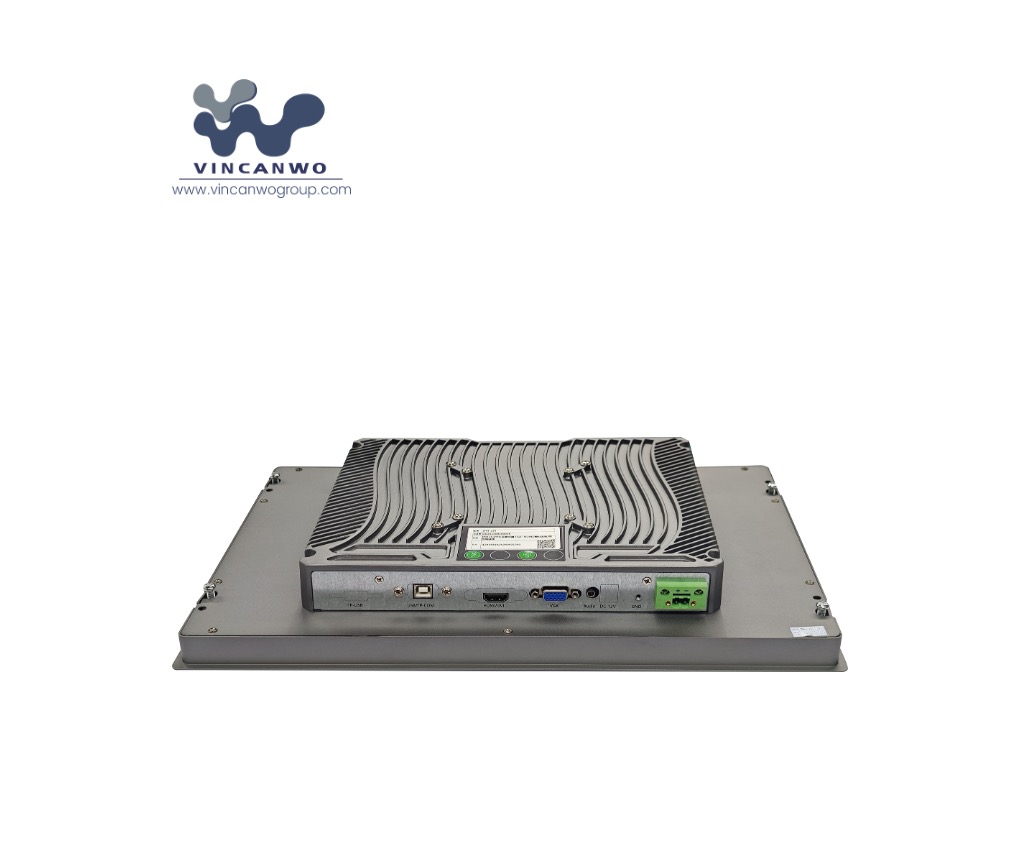

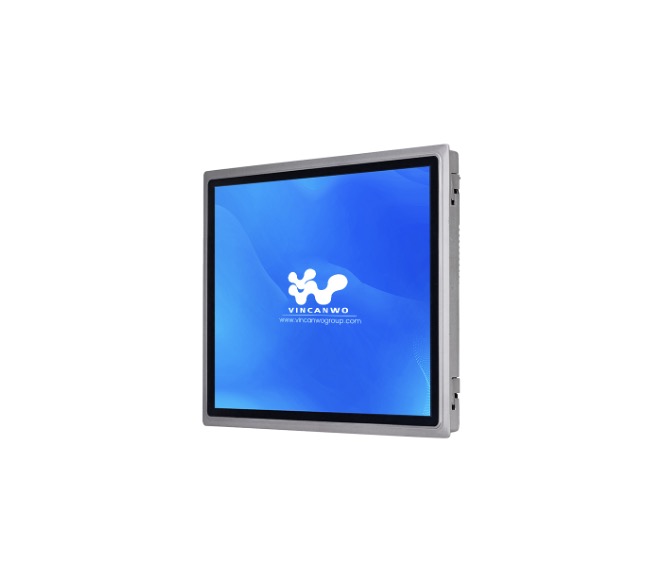

17-дюймовый энергоэффективный промышленный дисплей | ИПМ-17

Артикул	ИПМ-17
Размер экрана	17 дюймов
Разрешение	1280*1024
Угол обзора	85/85/80/80
Яркость	250 кд/м2
Контрастность	1000:1
Сенсорный экран	Емкостный, резистивный
Контроллер	USB-интерфейс
Долговечность	Емкостный: ≥ 5 млн раз/резистивный: ≥ 100 000 раз
USB	1 *USB (для кабеля сенсорного экрана)
Отображать	1 *HDMI, 1*VGA
Размеры (мм)	401,6*338,2*58,6 мм
Размеры монтажных отверстий (мм)	Внешний встроенный размер: 394*324 мм
	Внутренний встроенный размер: 383,8*320,8 мм
Индивидуальный общий вес  (КГ)	5,15 кг
Варианты монтажа	Встроенный/Настенный/Настольный
Рабочая температура	-30 ~ +70 ℃
Температура хранения	-40 ~ +80 ℃
Влажность при хранении            *Без конденсации	5% ~ 95%
Входная мощность	12 В постоянного тока (3 А)
Информация об упаковке	1 *Master, 1 *Адаптер, 1* Кабель питания, 1 *Кабель сенсорного экрана, 1 *Кабель VGA, 1 *Руководство, 1 *Гарантийный талон

Основные характеристики и

особенности промышленного дизайна	Технические характеристики IPM-17
Отображать	17,0-дюймовый TFT-ЖК-дисплей со светодиодной подсветкой
Разрешение	1280x1024 (SXGA, соотношение сторон 5:4)
Яркость	500-1000 кд/м⊃2; (регулируемый)
Контрастность	1000:1
Угол обзора	178° по горизонтали и вертикали (панель IPS)
Сенсорный экран	Опционально: 5-проводной резистивный или PCAP (класс защиты IP65).
Рабочая температура	От -30°C до +70°C (с опциями обогрева/охлаждения)
Рейтинг корпуса	Передняя панель IP65 (пыленепроницаемая, струи воды низкого давления)
Потребляемая мощность	< 15 Вт (типичное), вход 12–24 В постоянного тока
Строительство	Алюминиевое шасси

---

Ключевые промышленные особенности

1. Энергоэффективные технологии:

• Светодиодная подсветка: срок службы более 50 000 часов (по сравнению с 30 000 часов у CCFL).

• Динамическое затемнение: датчик освещенности регулирует яркость в зависимости от окружающего освещения.

• Процессор с низким энергопотреблением: ARM Cortex-A53 или Intel Apollo Lake (TDP 3–5 Вт).

2. Повышенная надежность:

• Вибрация/удар: 5G работает, 50G не работает (IEC 60068-2).

• Антибликовое покрытие: матовое покрытие для удобства чтения при ярком заводском освещении.

• Конформное покрытие: защита печатной платы от влаги/коррозии (опция).

3. Промышленное подключение:

• Видеовходы: HDMI, DisplayPort, VGA (устаревшая поддержка).

• Порты управления: RS-232/485, USB 2.0/3.0 (разъемы с классом IP).

• Расширение: Mini-PCIe для 4G/Wi-Fi, M.2 для хранения данных.

---

Целевые приложения

• Автоматизация производства: HMI для ПЛК, мониторинг производственной линии.

• Транспорт: Панели управления поездами, табло приборной панели автопарка.

• Медицина: интерфейсы диагностического оборудования (варианты, сертифицированные по стандарту EN 60601-1).

• Энергетика: системы SCADA отображаются на подстанциях/нефтяных вышках.

---

Почему «энергоэффективность» важна в промышленных условиях

• Экономия средств: 15 Вт по сравнению с 40 Вт (коммерческие дисплеи) → экономия ~100 долларов США в год на единицу (работа 24 часа в сутки, 7 дней в неделю).

• Снижение тепла: снижение потребности в охлаждении в закрытых шкафах управления.

• Экологичность: соответствует стандартам ISO 50001/14001 для экологически чистого производства.

---

контрольного списка критического выбора

Требование	Решение IPM-17
Читаемость при солнечном свете	≥ 500 нит + антибликовое покрытие
Сенсорный экран, совместимый с перчатками	5-проводной резистивный (поддерживает толстые перчатки)
Химическая стойкость	Передняя панель устойчива к маслам и растворителям (IP66).
Монтаж	VESA 75/100, вырез в панели 387х309мм
Сертификаты	FCC, CE, LVD, RoHS

---

Сравнение с коммерческими дисплеями.

Характеристики промышленного	IPM-17.	коммерческого 17-дюймового монитора
Рабочая температура	от -30°С до 70°С	от 0°С до 40°С
Входная мощность	12–24 В постоянного тока (широкий диапазон)	Только 100–240 В переменного тока
Вибрация	5Grms (МЭК 60068-2-64)	Нет рейтинга
Жизненный цикл	Гарантия на поставку 7-10 лет	1-3 года
среднее время безотказной работы	100 000+ часов	30 000 часов

---

Советы по развертыванию

1. Интеграция шкафа управления:

• Используйте источники питания для DIN-рейки (24 В) с запасом 30 %.

• Обеспечьте зазор 10 см для рассеивания тепла.

2. Соответствие ЭМС:

• Добавляйте ферритовые сердечники к кабелям в средах с высоким уровнем шума (например, в сварочных цехах).

3. Совместимость программного обеспечения:

• Проверьте драйверы для Windows IoT/Embedded, Linux (Yocto) или ОС реального времени (VxWorks).
