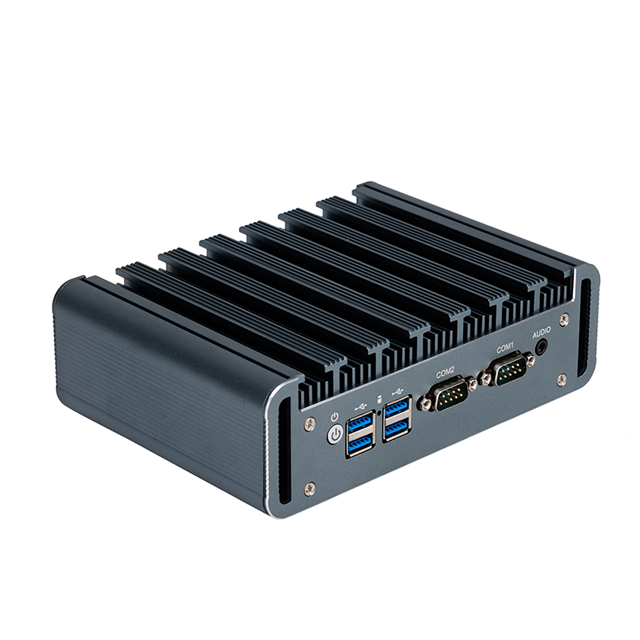

Krašto kompiuteris be ventiliatoriaus | NANO

SKU			NANO-100
Procesorius			Intel® Celeron® J6412, N100, N150 procesorius
Atmintis			4G/8G/16G
Sandėliavimas			1*MSATA. 1*SATA
Grynasis darbas			4 * Intel 1226
COM			2 *RS232 (COM1-2 palaikymas RS485)
USB			6 *USB
Ekranas			1 * HDMI
Kitos sąsajos			1* įvestis x4 / išvestis x4 GPIO
Išskleiskite lizdą			1 * MINI-PCIE (palaiko WIFI / 4G modulį)
Operacinė sistema			Windows/Linux
Maitinimo įvestis			DC12V
Dydis įtrauktas į lentyną (mm)			178,4x127x60
Individualus bruto svoris (kg)			1.00
Montavimo parinktys			Montuojamas ant sienos / stalinis
Darbinė temperatūra			-20 ~ +60°C
Laikymo temperatūra			-30 ~ +70°C
Sandėliavimas Drėgmė                                *Nekondensuojantis			5 ~ 95 %

Pagrindinės specifikacijos ir tvirto dizaino

funkcija	NANO-100 specifikacijos
Procesorius	„Intel® Atom® x6425E“ (4C/4T @ 1,8–3,0 GHz) arba ARM Cortex-A78 (NXPi.MX93)
Energijos suvartojimas	4W (ARM) / 12W (x86) (TDP be ventiliatoriaus)
Darbinė temp	-40°C iki +85°C (aliuminio radiatoriaus važiuoklė)
Apsauga nuo patekimo	IP65 (visas įrenginys)
Matmenys	102 × 98 × 48 mm (tinka DIN bėgeliui / skydui)
Statyba	Presuotas aliuminis (6063-T5) + konformaliai padengta PCB
Maitinimo įvestis	9–36 V DC (atvirkštinis poliškumas / OVP) arba PoE+ (802.3at)
Atmintis / saugykla	8 GB LPDDR4x + 64 GB eMMC (palaiko NVMe per M.2)

---

Pagrindinės pramonės savybės

1. Ekstremalus atsparumas aplinkai

• Vibracija / smūgis: 5Grms / 50G (IEC 60068-2-64/27)

• Konformali danga: IPC-CC-830B (apsauga nuo drėgmės / cheminių medžiagų)

• EMC atitiktis: EN 55032/35, IEC 61000-4-6 (pramoninis RD atsparumas)

2. Energijos efektyvumas

• Dinaminis derinimas: „Intel® Speed ​​Select“ technologija (x86) / „Cortex-M33“ galios salelės (ARM)

• Gilaus miego režimas: 0,5 W (ARM) / 1,2 W (x86) su RTC pažadinimu

3. Išplėtimo lankstumas

• M.2 lizdai: 3042/2280 (NVMe), Key-B (LTE/5G), Key-E (Wi-Fi 6E)

• 40 kontaktų GPIO: 4x izoliuotas DI/DO (24V@1A), 2x RS-485, 1x CAN FD

---

Pramoninio ryšio

sąsajos	krašto automatikos naudojimo atvejis
Tinklo kūrimas	Dvigubas GbE su TSN palaikymu (IEEE 802.1Qbv)
Laukas I/O	4 × analoginiai įėjimai (16 bitų ADC, 0–10 V / 4–20 mA)
Vaizdo išvestis	HDMI 2.0 + DP 1.4 per USB-C (suteikia 4K HMI)
Bevielis	Pasirenkamas LoRaWAN arba privatus 5G (per M.2)

---

Tikslinės programos

• Gamyklos aukštas: mašininio matymo šliuzai (USB3 Vision kameros palaikymas)

• Energijos tinklai: RTU pakaitalai pastotėms (IEC 61850-3)

• Transportas: autobusų / traukinių telematikos valdikliai (EN 50155)

• Atsinaujinantys energijos šaltiniai: saulės / vėjo turbinų stebėjimas (IEC 61400-25)

---

Našumo etalonų

darbo krūvis	x6425E (x86)	i.MX93 (ARM)
Krašto išvada	22 kadrai per sekundę (YOLOv5n @ 640 pikselių)	18 kadrų per sekundę („TensorFlow Lite“)
PLC ciklo laikas	500 µs (CODESYS RT)	200 µs (FreeRTOS)
Galia @ 50% apkrova	8W	2,3W
24/7 Energija per metus	70 kWh	20 kWh

---

Programinės įrangos krūvos

aplinkos	pramoninės galimybės
OS parinktys	Linux (Yocto), Windows IoT, FreeRTOS (ARM)
Konteineriai	„Docker“ + „balenaEngine“ (ARM / x86)
PLC vykdymo laikas	CODESYS V3.5 SP19, uždegimo kraštas
Saugumas	TPM 2.0, saugus įkrovimas, OTA naujinimai („Azure IoT Edge“)
