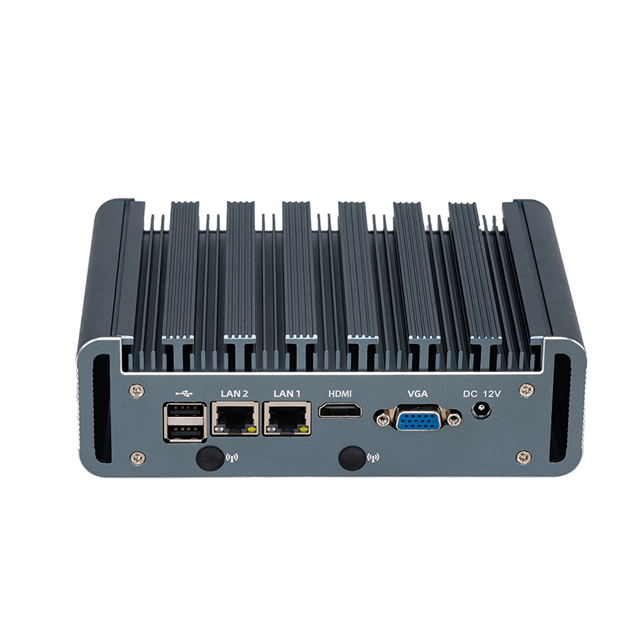

Fansız Edge Kompüter | NANO

SKU			NANO-100
Prosessor			Intel® Celeron® J6412, N100, N150 Prosessor
Yaddaş			4G/8G/16G
Saxlama			1*MSATA. 1*SATA
Net iş			4* Intel 1226
COM			2 *RS232（COM1-2 dəstəyi RS485）
USB			6 *USB
Ekran			1*HDMI
Digər interfeyslər			1* giriş x4 / çıxış x4 GPIO
Slotu genişləndirin			1*MINI-PCIE（WIFI/4G modulunu dəstəkləyir）
Əməliyyat sistemi			Windows/Linux
Güc Girişi			DC12V
Daxil olan rəf ölçüsü (mm)			178.4x127x60
Fərdi Ümumi Çəki (KG)			1.00
Montaj Seçimləri			Divara quraşdırılmış / Masaüstü
İşləmə temperaturu			-20 ~ +60°C
Saxlama temperaturu			-30 ~ +70°C
Saxlama Rütubəti                                *Yoğuşmayan			5 ~ 95%

Əsas Spesifikasiyalar və Möhkəm Dizayn

Xüsusiyyəti	NANO-100 Spesifikasiyaları
Prosessor	Intel® Atom® x6425E(4C/4T @ 1,8-3,0GHz) və ya ARM Cortex-A78 (NXPi.MX93)
Enerji istehlakı	4W (ARM) / 12W (x86)(fansız TDP)
Əməliyyat Temp	-40°C-dən +85°C-dək (alüminium soyuducu şassi)
Giriş Mühafizəsi	IP65 (bütün vahid)
Ölçülər	102 × 98 × 48 mm (DIN relsinə / panelə uyğundur)
Tikinti	Ekstrüde alüminium (6063-T5) + konformal örtüklü PCB
Güc Girişi	9–36V DC (əks polarite/OVP) və ya PoE+ (802.3at)
Yaddaş/Yaddaş	8GB LPDDR4x + 64GB eMMC (M.2 vasitəsilə NVMe dəstəkləyir)

---

Əsas Sənaye Xüsusiyyətləri

1. Ekstremal ətraf mühitə davamlılıq

• Vibrasiya/Zərbə: 5Grms / 50G (IEC 60068-2-64/27)

• Konformal örtük: IPC-CC-830B (rütubət/kimyəvi qoruma)

• EMC Uyğunluğu: EN 55032/35, IEC 61000-4-6 (sənaye RF toxunulmazlığı)

2. Enerji səmərəliliyi

• Dinamik Tuning: Intel® Speed ​​Select Technology (x86) / Cortex-M33 güc adaları (ARM)

• Dərin Yuxu rejimi: RTC oyanması ilə 0,5 Vt (ARM) / 1,2 Vt (x86)

3. Genişlənmə Çevikliyi

• M.2 Yuvaları: 3042/2280 (NVMe), Açar-B (LTE/5G), Açar-E (Wi-Fi 6E)

• 40-pin GPIO: 4× təcrid olunmuş DI/DO (24V@1A), 2× RS-485, 1× CAN FD

---

Sənaye Bağlantısı

İnterfeysi	Edge Avtomatlaşdırma İstifadəsi
Şəbəkə	Dual GbE w/ TSN dəstəyi (IEEE 802.1Qbv)
Sahə I/O	4 × analoq giriş (16-bit ADC, 0–10V/4–20mA)
Video Çıxışı	USB-C üzərindən HDMI 2.0 + DP 1.4 (4K HMI-ni idarə edir)
Simsiz	Könüllü LoRaWAN və ya Şəxsi 5G (M.2 vasitəsilə)

---

Hədəf Tətbiqləri

• Zavod mərtəbəsi: Maşın görmə şlüzləri (USB3 Vision kamera dəstəyi)

• Enerji şəbəkələri: yarımstansiyalar üçün RTU dəyişdirmələri (IEC 61850-3)

• Nəqliyyat: Avtobus/qatar telematik nəzarətçiləri (EN 50155)

• Bərpa olunan mənbələr: Günəş/külək turbininin monitorinqi (IEC 61400-25)

---

Performans Qiymətləndirmə

İş Yükü	x6425E (x86)	i.MX93 (ARM)
Edge İnference	22 fps (YOLOv5n @ 640px)	18 fps (TensorFlow Lite)
PLC Cycle Time	500 µs (CODESYS RT)	200 µs (FreeRTOS)
Güc @ 50% yük	8W	2.3W
24/7 Enerji/İl	70 kVt/saat	20 kVt/saat

---

Proqram təminatı yığını

mühitinin	sənaye imkanları
OS Seçimləri	Linux (Yocto), Windows IoT, FreeRTOS (ARM)
Konteynerlər	Docker + balenaEngine (ARM/x86)
PLC Runtime	CODESYS V3.5 SP19, Ignition Edge
Təhlükəsizlik	TPM 2.0, Secure Boot, OTA yeniləmələri (Azure IoT Edge)
