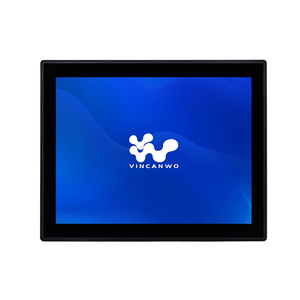

HMI/PLC vše v jednom | Řada QM3G

Řada QM3G je všestranné HMI/PLC all-in-one řešení, které kombinuje funkčnost rozhraní člověk-stroj (HMI) a programovatelného logického ovladače (PLC) v jediném zařízení. Tento integrovaný systém nabízí kompaktní a cenově výhodné řešení pro automatizační a řídicí aplikace.

Mezi klíčové vlastnosti řady QM3G patří:

Integrované funkce HMI a PLC: Řada QM3G kombinuje možnosti dotykového HMI s výkonným PLC, což uživatelům umožňuje snadno vytvářet a řídit automatizační procesy z jediného zařízení.

Kompaktní design: Řada QM3G se vyznačuje kompaktním a prostorově úsporným designem, takže je ideální pro aplikace s omezeným prostorem.

Snadné programování: Řada QM3G se programuje pomocí intuitivního softwaru, který uživatelům umožňuje snadno vytvářet vlastní řídicí logiku, navrhovat uživatelská rozhraní a monitorovat výkon systému.

Možnosti připojení: Řada QM3G nabízí řadu komunikačních možností, včetně Ethernetu, USB a sériových portů, což umožňuje bezproblémovou integraci s dalšími zařízeními a systémy.

Robustní konstrukce: Řada QM3G je navržena tak, aby vydržela drsná průmyslová prostředí, s odolným designem, který zajišťuje spolehlivý výkon v náročných podmínkách.

Model:
Řada QM3G
Značka:
VINCANWO

Dostupnost:

Množství:



Zeptejte se Přidat do košíku

Popis produktu

Naše HMI+PLC, které jsou celosvětově využívány k využití různých aplikací, snižují náklady, šetří místo a nabízejí možnosti zahrnující: sériovou a ethernetovou komunikaci, podporu instalací Class I Division 2 a četné I/O konfigurace.

Specifikace produktu:

SKU	QM3G-43FH	QM3G-50FH	QM3G-70FH/HD	QM3G-70KFH	QM3G-100FH
Dimenze	13410234 mm	1519636mm	20014636mm	22616335,6 mm	27519435,6mm
Velikost výřezu	120*94 mm	143 * 86 mm	192 * 138 mm	217*154 mm	262 * 180 mm
Vstup	24V DC
Spotřeba energie	4-6W	5-7W	6-7W	6-7W	6-8W
HMI
Funkce	60 tisíc barev odporová dotyková obrazovka, podporuje zobrazení na výšku
Typ	4,3'TFT	5' TFT	7,0' TFT	7,0' TFT	101. TFT
Velikost displeje	97 * 56 mm	108 * 65 mm	154 * 87 mm	154 * 87 mm	222 * 125 mm
Rozlišení (pixely)	480*272	800*480	800*480	800*480	1024*600
BERAN	64 MB (Zeptejte se, zda vyžaduje ukládání historických dat)
ROM	NOR Flash 8 MB		NOR Flash 16 MB
CPU	32bitový CPU 408MHz
COM porty	Port pro stahování HMI typu C (může stahovat program PLC pomocí funkce pronikání USB), port RS232			Port pro stahování HMI typu B c (stahování programu LPC prostřednictvím funkce pronikání USB), RS232
PLC
I/O úroveň	-Vstup: Pasivní NPN, veřejná svorka izolovaná -Transistorový výstup: Nízká úroveň NPN, připojení COM k zápornému pólu -Reléový výstup: Normálně otevřený suchý kontakt
DO typu a zatížení	- MT: 2A/bod, 4A/4, bod COM, 5A/12 bod COM - MR: 2A/bod, 5A/12 bod COM		-MT: 2A/bod, 4A/4 body COM -MT: 0,5A/bod, 0,8/4 body COM, 1,6/8 bodů COM -MR: 2A/bod, 4A/4 body COM, 5A/12 bodů COM
Vysokorychlostní počítání	Jednofázové 6 kanálové 60 kHz nebo 2 AB 60 kHz + 1 AB 10 kHz nebo 2 ABZ 60 kHz + 1 AB fáze 10 kHz
Vysokorychlostní puls (pouze pro modely MT)	8 kanálů, Y0-Y3 je 100KHz, Y4-Y7 je 10KHz Vysokorychlostní počítání + vysokorychlostní puls <480KHz
COM port	1x TYP-C, 1x RS232, 1x RS485			1x mini USB, 1x RS232, 1x RS485
Software	Kompatibilní s GX Developer 8.86 a GX WORKS 2

Volitelné funkce:

SKU	I/O	Výstup	AI/AO	typ AI	Typ AO	HMI COM port	PLC COM port
QM3G-43FH	12/12	MT	2/1 nebo 4/2 (maximálně 3Ai u termočlánkových vstupů)	-Termočlánek E/E_/K/K JS/S /T/T /S/_/ PT10/ PT1000/ NTC10K/ NTC50K/ NTC10K/ 0-20104/-20mA-Smíšené	-0~10V / 0~5V -0~20mA/ 4~20mA Smíšené		2x RS485 (jeden z nich je změněn z výchozího portu RS232), 1x WiFi (obsadit výchozí port RS232)
QM3G-43FH	12/12	PAN
QM3G-50FH	12/12	MT					2x RS485 (z toho jeden je změněn z výchozího portu RS232), 1x WiFi (obsadit výchozí port RS232), 1x Ethernet port)
QM3G-50FH	12/12	PAN
QM3G-70FH	12/12	MT	2/1 nebo 4/2 nebo 6/4 nebo 8/4 nebo 12/8	-Termočlánek E/E_/K/K_/S/S_/T/T_/S/S_/ PT100/ PT1000/ NTC10K/ NTC50K/ NTC100K/ -0~10V/ 0~5V/ -5V~5V/ -10V~10V/ -0~20mA Smíšený	-0~10V / 0~5V/ -5~5V/ -10~10V (2AO pro 1 minusové napětí) -0~20mA/ 4~20mA -Smíšené/	-1× RS485 (obsadit výchozí port 232 R$)	- RS485 COM porty (jeden z nich je změněn z výchozího R$232 portu) 1-WIFI (obsadit výchozí R$232 port) 1-x CAN (2.0A/B) port 1-x Ethernet port
QM3G-70FH	12/12	PAN
QM3G-70FH	24/20	MT
QM3G-70FH	24/16	PAN
QM3G-70FH	20/18	MT	2/1 nebo 4/2 nebo 6/4 nebo 8/4 nebo 12/8 nebo 16/8
QM3G-70FH	20/18	PAN	2/1 nebo 4/2 nebo 6/4 nebo 8/4 nebo 12/8 nebo 16/8
QM3G-70FH	20/18	MT	2/1 nebo 4/2 nebo 5/2
QM3G-70FH	30/30	PAN
QM3G-100FH	30/26	MT
QM3G-100FH	30/30	PAN
QM3G-100FH	30/26	PAN	2/1 nebo 4/2 nebo 6/4 nebo 8/4 nebo 12/8 nebo 16/8
QM3G-100FH	12/12	MT
QM3G-100FH	20/18	PAN
QM3G-100FH	20/18	MT
QM3G-100FH	24/20	PAN

> Výhody:

Řada HMI/PLC All-In-One QM3G má nejvíce výhod:

Nákladově efektivní řešení : Řada QM3G kombinuje funkčnost HMI a PLC v jediném zařízení, čímž eliminuje potřebu samostatných komponent a snižuje celkové náklady.
Prostorově úsporný design: Kompaktní a integrovaný design řady QM3G šetří cenný prostor v ovládacích panelech a skříních zařízení, takže je ideální pro aplikace s omezeným prostorem.
Zjednodušené programování: Řada QM3G se programuje pomocí uživatelsky přívětivého softwaru, který uživatelům usnadňuje vytváření vlastní řídicí logiky, navrhování uživatelských rozhraní a sledování výkonu systému bez nutnosti rozsáhlých znalostí programování.
Bezproblémová integrace: Řada QM3G nabízí řadu komunikačních možností, které umožňují bezproblémovou integraci s dalšími zařízeními a systémy, jako jsou senzory, akční členy a další ovladače.
Spolehlivý výkon: Řada QM3G je navržena tak, aby vydržela drsná průmyslová prostředí, s odolným designem, který zajišťuje spolehlivý výkon v náročných podmínkách.
Všestranné aplikace: Řada QM3G je vhodná pro širokou škálu automatizačních a řídicích aplikací, včetně výroby, balení, manipulace s materiálem a dalších.

Celkově HMI/PLC All-In-One QM3G Series nabízí cenově výhodné, prostorově úsporné a uživatelsky přívětivé řešení pro automatizační a řídicí aplikace se spolehlivým výkonem a bezproblémovou integrací.

> Aplikace:

HMI/PLC All-In-One QM3G Series je univerzální a dobře se hodí pro řadu automatizačních a řídicích aplikací v různých průmyslových odvětvích. Některé běžné aplikace řady QM3G zahrnují:

Výroba: Řada QM3G může být použita ve výrobních procesech k řízení strojů, sledování výrobních linek a optimalizaci efektivity pracovních postupů.
Balení: Řada QM3G je ideální pro obalové aplikace, kde může řídit balicí zařízení, sledovat kvalitu produktů a řídit úrovně zásob.
Manipulace s materiálem: Řada QM3G může být použita v aplikacích manipulace s materiálem k ovládání dopravníkových systémů, robotických ramen a dalších zařízení pro efektivní pohyb materiálů.
Systémy HVAC: Řada QM3G může být použita v systémech vytápění, ventilace a klimatizace (HVAC) k monitorování a řízení teploty, vlhkosti a kvality vzduchu.
Úprava vody a odpadních vod: Řada QM3G je vhodná pro aplikace na úpravu vody a odpadních vod, kde může ovládat čerpadla, ventily a další zařízení pro zajištění správných procesů čištění.
Energetický management: Řada QM3G může být použita v aplikacích pro správu energie ke sledování spotřeby energie, optimalizaci využití energie a řízení energeticky účinných systémů.
Automatizace budov: Řada QM3G může být použita v systémech automatizace budov k ovládání osvětlení, HVAC, bezpečnostních systémů a dalších funkcí budov pro zvýšení účinnosti a pohodlí.

Celkově je řada HMI/PLC All-In-One QM3G všestranná a lze ji použít pro širokou škálu automatizačních a řídicích aplikací v různých průmyslových odvětvích, přičemž poskytuje nákladově efektivní a efektivní řešení pro správu procesů a zařízení.
