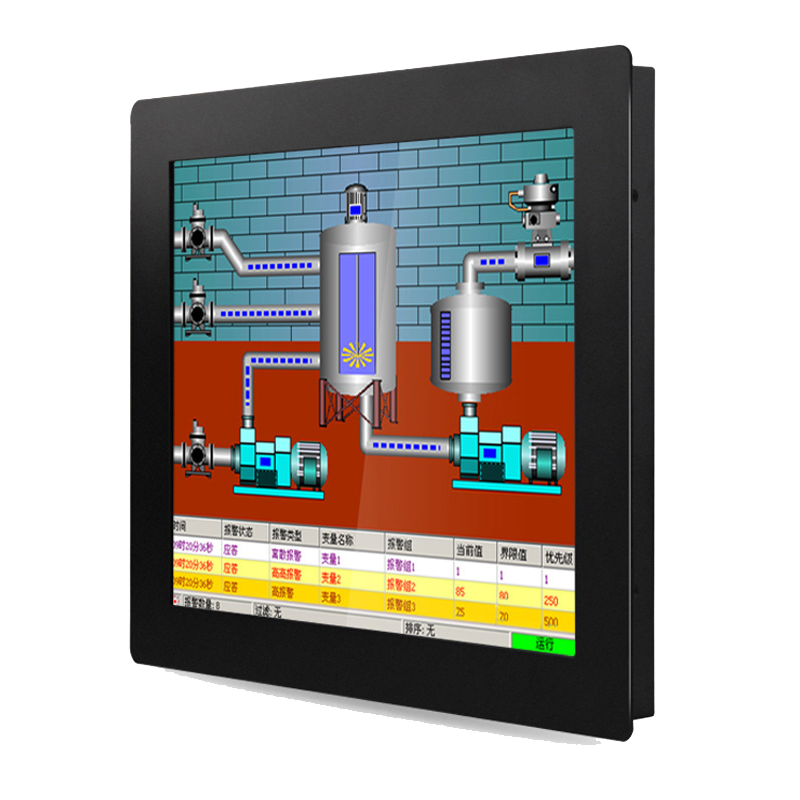

HMI/PLC All-in-One | Σειρά QM3G

Η σειρά QM3G είναι μια ευέλικτη λύση HMI/PLC all-in-one που συνδυάζει τη λειτουργικότητα μιας διεπαφής ανθρώπου-μηχανής (HMI) και ενός προγραμματιζόμενου λογικού ελεγκτή (PLC) σε μία μόνο συσκευή. Αυτό το ολοκληρωμένο σύστημα προσφέρει μια συμπαγή και οικονομικά αποδοτική λύση για εφαρμογές αυτοματισμού και ελέγχου.

Τα βασικά χαρακτηριστικά της σειράς QM3G περιλαμβάνουν:

Ενσωματωμένη λειτουργικότητα HMI και PLC: Η σειρά QM3G συνδυάζει τις δυνατότητες μιας οθόνης αφής HMI με ένα ισχυρό PLC, επιτρέποντας στους χρήστες να δημιουργούν και να ελέγχουν εύκολα διαδικασίες αυτοματισμού από μία μόνο συσκευή.

Συμπαγής σχεδιασμός: Η σειρά QM3G διαθέτει συμπαγή σχεδιασμό που εξοικονομεί χώρο, καθιστώντας την ιδανική για εφαρμογές όπου ο χώρος είναι περιορισμένος.

Εύκολος προγραμματισμός: Η σειρά QM3G προγραμματίζεται χρησιμοποιώντας διαισθητικό λογισμικό που επιτρέπει στους χρήστες να δημιουργούν προσαρμοσμένη λογική ελέγχου, να σχεδιάζουν διεπαφές χρήστη και να παρακολουθούν την απόδοση του συστήματος με ευκολία.

Επιλογές συνδεσιμότητας: Η σειρά QM3G προσφέρει μια σειρά επιλογών επικοινωνίας, όπως θύρες Ethernet, USB και σειριακές θύρες, επιτρέποντας την απρόσκοπτη ενσωμάτωση με άλλες συσκευές και συστήματα.

Στιβαρή κατασκευή: Η σειρά QM3G είναι κατασκευασμένη για να αντέχει σε σκληρά βιομηχανικά περιβάλλοντα, με στιβαρό σχεδιασμό που εξασφαλίζει αξιόπιστη απόδοση σε απαιτητικές συνθήκες.

Μοντέλο:
Σειρά QM3G
Μάρκα:
VINCANWO

Διαθεσιμότητα:

Ποσότητα:



Ρωτώ Προσθήκη στο καλάθι

Περιγραφή προϊόντος

Χρησιμοποιούνται παγκοσμίως για την χρησιμοποίηση διαφορετικών εφαρμογών, τα HMI+PLC μας μειώνουν το κόστος, εξοικονομούν χώρο και επιλογές χαρακτηριστικών, όπως: Σειριακή και Ethernet επικοινωνία, υποστήριξη για εγκαταστάσεις Class I Division 2 και πολυάριθμες διαμορφώσεις I/O.

Προδιαγραφές προϊόντος:

SKU	QM3G-43FH	QM3G-50FH	QM3G-70FH/HD	QM3G-70KFH	QM3G-100FH
Διάσταση	13410234 χλστ	1519636 χλστ	20014636 χλστ	22616335,6 χλστ	27519435,6 χλστ
Μέγεθος κοπής	120*94 χλστ	143*86 χλστ	192*138 χλστ	217*154 χλστ	262*180 χλστ
Εισαγωγή	24 VDC
Κατανάλωση ρεύματος	4-6W	5 - 7 W	6 - 7 W	6 - 7 W	6 - 8 W
HMI
Χαρακτηριστικό	Οθόνη αφής με αντίσταση 60K χρωμάτων, υποστηρίζει πορτρέτα
Τύπος	4.3 'TFT	5' TFT	7.0' TFT	7.0' TFT	101. TFT
Μέγεθος οθόνης	97*56 χλστ	108*65 χλστ	154*87 χλστ	154*87 χλστ	222*125 χλστ
Ανάλυση (pixel)	480*272	800*480	800*480	800*480	1024*600
ΕΜΒΟΛΟ	64MB (Παρακαλούμε ρωτήστε εάν απαιτείται αποθήκευση ιστορικών δεδομένων)
ROM	ΟΥΤΕ Flash 8MB		NOR Flash 16MB
CPU	32bit CPU 408MHz
Θύρες COM	Θύρα λήψης HMI Type-C (μπορεί να κατεβάσει πρόγραμμα PLC μέσω της λειτουργίας διείσδυσης USB), θύρα RS232			Θύρα λήψης HMI τύπου B c (κατέβασμα προγράμματος LPC μέσω της λειτουργίας διείσδυσης USB), RS232
PLC
Επίπεδο I/O	-Είσοδος: Παθητικό NPN, απομονωμένος δημόσιος ακροδέκτης - Έξοδος τρανζίστορ: Χαμηλό επίπεδο NPN, σύνδεση COM στο αρνητικό - Έξοδος ρελέ: Κανονικά ανοιχτή ξηρή επαφή
DO Τύπος και φόρτωση	- MT: 2A/point, 4A/4, point COM, 5A/12 point COM - MR: 2A/point, 5A/12 point COM		-MT: 2A/point, 4A/4 points COM -MT: 0.5A/point, 0.8/4 points COM, 1.6/8 points COM -MR: 2A/point, 4A/4 points COM, 5A/12 points COM
Καταμέτρηση υψηλής ταχύτητας	Μονοφασικό 6 κανάλι 60KHz, ή 2 AB 60KHz + 1 AB 10KHz, ή 2 ABZ 60KHz + 1 AB φάση 10KHz
Παλμός υψηλής ταχύτητας (Μόνο για μοντέλα MT)	8 κανάλια, Y0-Y3 είναι 100KHz, Y4-Y7 είναι 10KHz Μέτρηση υψηλής ταχύτητας + παλμός υψηλής ταχύτητας <480KHz
Θύρα COM	1x TYPE-C, 1x RS232, 1x RS485			1x mini USB, 1x RS232, 1x RS485
Λογισμικό	Συμβατό με το GX Developer 8.86 και το GX WORKS 2

Προαιρετικές λειτουργίες:

SKU	I/O	Παραγωγή	AI/AO	Τύπος AI	τύπου ΑΟ	Θύρα HMI COM	Θύρα PLC COM
QM3G-43FH	12/12	MT	2/1 ή 4/2 (Μέγιστο 3Ai εάν εισόδους θερμοστοιχείου)	-Θερμοστοιχείο E/E_/K/K JS/S /T/T /S/_/ PT10/ PT1000/ NTC10K/ NTC50K/ NTC10K/ 0-20104/-20mA-Μικτό	-0~10V / 0~5V -0~20mA/ 4~20mA Μικτό		2x RS485 (ένα από τα οποία έχει αλλάξει από την προεπιλεγμένη θύρα RS232), 1x WiFi (καταλαμβάνει την προεπιλεγμένη θύρα RS232)
QM3G-43FH	12/12	MR
QM3G-50FH	12/12	MT					2x RS485 (ένα εκ των οποίων έχει αλλάξει από την προεπιλεγμένη θύρα RS232), 1x WiFi (καταλαμβάνει προεπιλεγμένη θύρα RS232), 1 x θύρα Ethernet)
QM3G-50FH	12/12	MR
QM3G-70FH	12/12	MT	2/1 ή 4/2 ή 6/4 ή 8/4 ή 12/8	-Θερμοστοιχείο E/E_/K/K_/S/S_/T/T_/S/S_/ PT100/ PT1000/ NTC10K/ NTC50K/ NTC100K/ -0~10V/ 0~5V/ -5V~5V/ -10V~10Vm /A4~20mA	-0~10V / 0~5V/ -5~5V/ -10~10V (2AO για 1 μείον τάση) -0~20mA/ 4~20mA -Μικτό/	-1× RS485 (καταλαμβάνει προεπιλεγμένη θύρα R$232)	- Θύρες RS485 COM (μία από τις οποίες άλλαξε από την προεπιλεγμένη θύρα R$232) 1-WIFI (καταλαμβάνει προεπιλεγμένη θύρα R$232) 1-x θύρα CAN (2.0A/B) 1-x θύρα Ethernet
QM3G-70FH	12/12	MR
QM3G-70FH	24/20	MT
QM3G-70FH	24/16	MR
QM3G-70FH	20/18	MT	2/1 ή 4/2 ή 6/4 ή 8/4 ή 12/8 ή 16/8
QM3G-70FH	20/18	MR	2/1 ή 4/2 ή 6/4 ή 8/4 ή 12/8 ή 16/8
QM3G-70FH	20/18	MT	2/1 ή 4/2 ή 5/2
QM3G-70FH	30/30	MR
QM3G-100FH	30/26	MT
QM3G-100FH	30/30	MR
QM3G-100FH	30/26	MR	2/1 ή 4/2 ή 6/4 ή 8/4 ή 12/8 ή 16/8
QM3G-100FH	12/12	MT
QM3G-100FH	20/18	MR
QM3G-100FH	20/18	MT
QM3G-100FH	24/20	MR

>Πλεονεκτήματα:

Υπάρχουν τα περισσότερα πλεονεκτήματα της σειράς HMI/PLC All-in-One QM3G:

Οικονομική λύση : Η σειρά QM3G συνδυάζει τη λειτουργικότητα ενός HMI και ενός PLC σε μια ενιαία συσκευή, εξαλείφοντας την ανάγκη για ξεχωριστά εξαρτήματα και μειώνοντας το συνολικό κόστος.
Σχεδιασμός εξοικονόμησης χώρου: Η συμπαγής και ολοκληρωμένη σχεδίαση της σειράς QM3G εξοικονομεί πολύτιμο χώρο στους πίνακες ελέγχου και στα περιβλήματα εξοπλισμού, καθιστώντας την ιδανική για εφαρμογές με περιορισμένο χώρο.
Απλοποιημένος προγραμματισμός: Η σειρά QM3G έχει προγραμματιστεί χρησιμοποιώντας φιλικό προς το χρήστη λογισμικό, διευκολύνοντας τους χρήστες να δημιουργούν προσαρμοσμένη λογική ελέγχου, να σχεδιάζουν διεπαφές χρήστη και να παρακολουθούν την απόδοση του συστήματος χωρίς την ανάγκη εκτεταμένων γνώσεων προγραμματισμού.
Απρόσκοπτη ενσωμάτωση: Η σειρά QM3G προσφέρει μια σειρά επιλογών επικοινωνίας, επιτρέποντας την απρόσκοπτη ενσωμάτωση με άλλες συσκευές και συστήματα, όπως αισθητήρες, ενεργοποιητές και άλλους ελεγκτές.
Αξιόπιστη απόδοση: Η σειρά QM3G είναι κατασκευασμένη για να αντέχει σε σκληρά βιομηχανικά περιβάλλοντα, με στιβαρό σχεδιασμό που εξασφαλίζει αξιόπιστη απόδοση σε απαιτητικές συνθήκες.
Ευέλικτες εφαρμογές: Η σειρά QM3G είναι κατάλληλη για ένα ευρύ φάσμα εφαρμογών αυτοματισμού και ελέγχου, συμπεριλαμβανομένης της κατασκευής, της συσκευασίας, του χειρισμού υλικών και άλλων.

Συνολικά, η σειρά HMI/PLC All-In-One QM3G προσφέρει μια οικονομικά αποδοτική, εξοικονόμηση χώρου και φιλική προς το χρήστη λύση για εφαρμογές αυτοματισμού και ελέγχου, με αξιόπιστη απόδοση και δυνατότητες απρόσκοπτης ενσωμάτωσης.

>Εφαρμογές:

Η σειρά HMI/PLC All-In-One QM3G είναι ευέλικτη και κατάλληλη για μια ποικιλία εφαρμογών αυτοματισμού και ελέγχου σε διαφορετικούς κλάδους. Μερικές κοινές εφαρμογές της σειράς QM3G περιλαμβάνουν:

Κατασκευή: Η σειρά QM3G μπορεί να χρησιμοποιηθεί σε διαδικασίες παραγωγής για τον έλεγχο των μηχανημάτων, την παρακολούθηση των γραμμών παραγωγής και τη βελτιστοποίηση της απόδοσης της ροής εργασίας.
Συσκευασία: Η σειρά QM3G είναι ιδανική για εφαρμογές συσκευασίας, όπου μπορεί να ελέγχει τον εξοπλισμό συσκευασίας, να παρακολουθεί την ποιότητα των προϊόντων και να διαχειρίζεται τα επίπεδα αποθέματος.
Χειρισμός υλικών: Η σειρά QM3G μπορεί να χρησιμοποιηθεί σε εφαρμογές χειρισμού υλικών για τον έλεγχο συστημάτων μεταφοράς, ρομποτικών βραχιόνων και άλλου εξοπλισμού για αποτελεσματική μετακίνηση υλικών.
Συστήματα HVAC: Η σειρά QM3G μπορεί να χρησιμοποιηθεί σε συστήματα θέρμανσης, εξαερισμού και κλιματισμού (HVAC) για την παρακολούθηση και τον έλεγχο της θερμοκρασίας, της υγρασίας και της ποιότητας του αέρα.
Επεξεργασία νερού και λυμάτων: Η σειρά QM3G είναι κατάλληλη για εφαρμογές επεξεργασίας νερού και λυμάτων, όπου μπορεί να ελέγχει αντλίες, βαλβίδες και άλλο εξοπλισμό για να διασφαλίσει τις σωστές διαδικασίες επεξεργασίας.
Διαχείριση ενέργειας: Η σειρά QM3G μπορεί να χρησιμοποιηθεί σε εφαρμογές διαχείρισης ενέργειας για την παρακολούθηση της κατανάλωσης ενέργειας, τη βελτιστοποίηση της χρήσης ενέργειας και τον έλεγχο ενεργειακά αποδοτ�ματισμός Οθόνης HMI PLC All-in-one HMI/PLC All-in-One | Σειρά QM3G, στιβαρή όλα σε έναν υπολογιστή
Αυτοματισμός κτιρίων: Η σειρά QM3G μπορεί να χρησιμοποιηθεί σε συστήματα αυτοματισμού κτιρίων για τον έλεγχο του φωτισμού, του HVAC, των συστημάτων ασφαλείας και άλλων λειτουργιών κτιρίου για βελτιωμένη απόδοση και άνεση.

Συνολικά, η σειρά HMI/PLC All-In-One QM3G είναι ευέλικτη και μπορεί να εφαρμοστεί σε ένα ευρύ φάσμα εφαρμογών αυτοματισμού και ελέγχου σε διάφορους κλάδους, παρέχοντας μια οικονομικά αποδοτική και αποδοτική λύση για τη διαχείριση διαδικασιών και εξοπλισμού.
